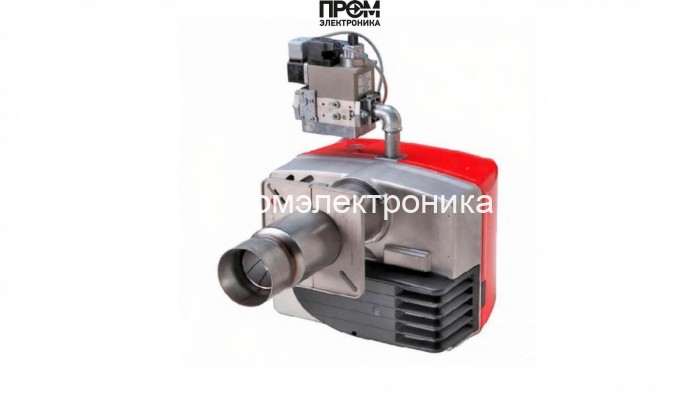

Газовая горелка CIB Unigas NG200 M-.AB.S.RU.A.1.20 — техническое описание

Промышленная газовая горелка CIB Unigas NG200 разработана для стабильного и экономичного сжигания природного газа в котельных и технологических печах. Модель выполнена по модульному принципу и обеспечивает точную двухступенчатую подачу топлива, широкие диапазоны давления рампы и расхода, а также простую интеграцию в стандартные газовые линии благодаря соединению Rp 3/4". В конструкции сделан акцент на надежности узлов и удобстве техобслуживания при эксплуатации в диапазоне температур от -10 до +50 °C.

Ключевые технические параметры

• Вид топлива: природный газ (метан);
• Мощность: 42–212,5 кВт — покрывает средние и высокие тепловые нагрузки;
• Расход газа: 4,4–21 нм³/ч при стандартных условиях;
• Длина пламенной трубы: 170 мм; тип — стандартная;
• Давление рампы: 1,25–23 мбар; противодавление: -1–5 мбар;
• Электропитание: 220 В; электродвигатель: 180 Вт; потребление: 480 Вт;
• Класс защиты: IP40; габариты: 56 × 37,4 × 53,7 см; вес: 20 кг;
• Тип соединения: Rp 3/4" — совместимость с распространёнными системами.

Конструкция и составные узлы

Модульная архитектура NG200 позволяет оперативно выполнять сервис и замену комплектующих. В состав конструкции входят следующие ключевые элементы, обеспечивающие стабильную работу и безопасность:

• Топливный насос — обеспечивает стабильное давление подачи газа к рампе и форсункам, поддерживает заданный расход при изменениях внешних условий;
• Датчик пламени — оптический/ионный датчик контроля наличия устойчивого горения, мгновенно инициирует блокировку при потухании;
• Топочный автомат — логический контроллер управления этапами розжига, перехода между ступенями и безопасного отключения;
• Трансформатор розжига — обеспечивает надежную искру для инициирования горения при запуске;
• Реле давления — мониторинг давления рампы и аварийная блокировка при выходе параметров за допустимые пределы;
• Форсунки — комплект точных расходных сопел, оптимизированных под диапазон 4,4–21 нм³/ч для равномерного смесеобразования;
• Сервопривод — исполнительный механизм управления положением клапанов и регулирует ступени мощности;
• Клапан (главный/предохранительный) — обеспечивает перекрытие подачи газа при аварийных сигналах и управляет двухступенчатой подачей;
• Электроды — комплект зажигания и ионизации, рассчитанный на интенсивную эксплуатацию и высокую износостойкость.

Эксплуатация, монтаж и обслуживание

• Монтаж — фланцевое крепление на котёл, подключение газовой рампы Rp 3/4" и заземление электропитания 220 В;
• Профилактика — проверка герметичности рампы и клапанов, очистка форсунок и пламенной трубы, тест датчика пламени и трансформатора розжига не реже одного раза в 6 месяцев;
• Диагностика — топочный автомат регистрирует коды ошибок и облегчает анализ неисправностей, замена модулей производится без демонтажа основной рамы;
• Безопасность — соблюдение регламентов по давлению и использованию оригинальных запчастей продлевает ресурс и снижает риск аварий.

Газовая горелка CIB Unigas NG200 — универсальное решение для систем отопления и технологических процессов, где требуются точность подачи, широкие рабочие диапазоны и простота обслуживания. SEO-оптимизированное описание ориентировано на запросы 2026 года: «газовая горелка CIB Unigas NG200», «двухступенчатая горелка 42–212,5 кВт», «расход газа 4,4–21 нм³/ч», что повышает видимость товара в тематических поисковых выдачах и помогает быстро найти техническую информацию инженерам и монтажным бригадам.
