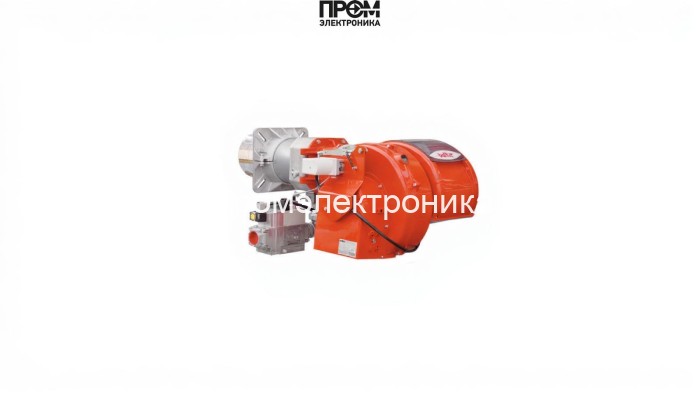

Газовая горелка Baltur TBG 140 LX MC

Газовая горелка Baltur TBG 140 LX MC — техническое описание и область применения

Описание выполнено в строгом техническом стиле с фокусом на эксплуатационной надёжности, энергоэффективности и соответствию актуальным требованиям по эмиссии. Горелка предназначена для промышленных котлов и теплогенераторов средней мощности и обеспечивает стабильное горение в диапазоне 200–1450 кВт. Конструкция рассчитана на работу в агрессивных условиях при температуре от −15 до +40 °C, степень защиты корпуса — IP54.

Ключевые параметры

• Модель: Baltur TBG 140 LX MC;
• Диапазон мощности: 200–1450 кВт; режимы работы: двухступенчатый / прогрессивный, возможна модуляция при оснащении PID;
• Длина пламенной трубы: 450 мм; электропитание: 380 В; электродвигатель: 2200 Вт; потребляемая мощность: 2800 Вт;
• Класс защиты: IP54; масса: 70 кг; габариты: 128×69×55 см.

Составные узлы (основные детали горелки)

• Топливный насос — обеспечивает стабильное подачу газа/давления в рампу, выполнен с учетом снижения пульсаций;
• Датчик пламени (ионизационный) — мгновенная фиксация отсутствия/наличия пламени и передача сигнала в автомат;
• Топочный автомат (электронный блок управления) — микропроцессорная логика управления ступенями, самодиагностика и интерфейсы для подключения PID;
• Трансформатор розжига — обеспечивает надежное формирование искры для запуска горения в любых режимах;
• Реле давления — контроль входного давления газа для предотвращения аварийных состояний;
• Форсунки — высокоточная подача топливной струи и оптимизация смеси для Low NOx горения;
• Сервопривод — управление воздушными заслонками и газовыми клапанами с точностью позиционирования;
• Клапан (предохранительный и запорный) — последовательная система перекрытия топлива для безопасного отключения;
• Электроды — розжиг и контроль ионизационной обратной связи, выполнены из жаропрочного сплава.

Особенности конструкции и управления

• Газовая рампа с фильтром и последовательностью защитных клапанов обеспечивает избыточную безопасность и простоту обслуживания.
• Система управления поддерживает 2-ступенчатую и прогрессивную логику с возможностью модернизации до модулирующего режима через PID-контроллер.
• Звукоизоляция воздухозаборника и кожух снижают уровень шума до эксплуатационных значений, удобный доступ к узлам — откидной фланец.

Обслуживание и эксплуатация

• Регулярное ТО: проверка и очистка форсунок, проверка ионизационного датчика и трансформатора розжига, проверка реле давления и работоспособности сервоприводов;
• Рекомендуется проводить компьютерную диагностику топочного автомата и регламентную проверку электрических соединений при каждом сезонном обслуживании;
• Совместимость: подходит для большинства промышленных котлов с возможностью монтажа пламенной трубы 450 мм и адаптации под различные топочные камеры.

Газовая горелка Baltur TBG 140 LX MC представляет собой модульную, надежную и легко обслуживаемую систему, спроектированную с учетом современных требований по энергоэффективности и экологичности, что делает её оптимальным решением для промышленных теплогенераторов и котельных.
