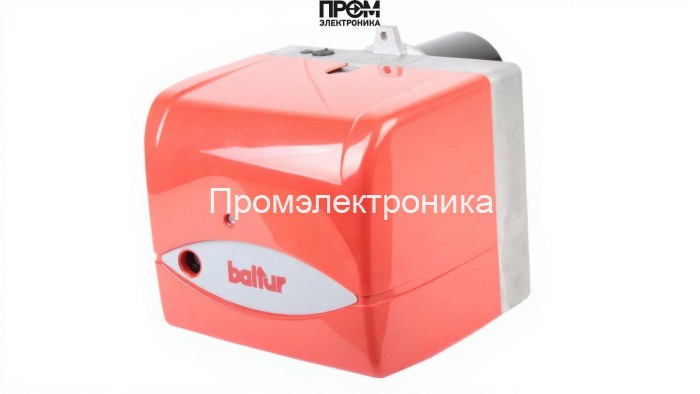

Газовая горелка Baltur BTG 3 — техническое описание

Газовая горелка Baltur BTG 3 — одноступенчатое (вкл/выкл) промышленное решение для отопительных и технологических котлов малого и среднего класса. В описании приведены все технические характеристики, конструкция, примеры применения, особенности обслуживания и рекомендации по эксплуатации. Для оперативного комплекта и поставки обращайтесь в компанию Промэлектроника: sales@prom-elec.com.

Ключевые характеристики

• Вид топлива: газовая
• Мощность: от 16.6 до 42.7 кВт
• Исполнение: одноступенчатая
• Тип пламенной трубы: стандартная, длина 90 мм
• Электропитание: 220 В
• Электродвигатель: 90 Вт, потребляемая электрическая мощность — 170 Вт
• Класс пылевлагозащиты: IP40
• Уровень шума: 64 дБ
• Противодавление: от 0 до 1.4 мбар
• Расход газа: от 1.7 до 4.3 нм³/ч
• Вес: 9.2 кг; габариты: 33×25×21.5 см
• Страна бренда: Италия
• Комплектация: с головкой сгорания

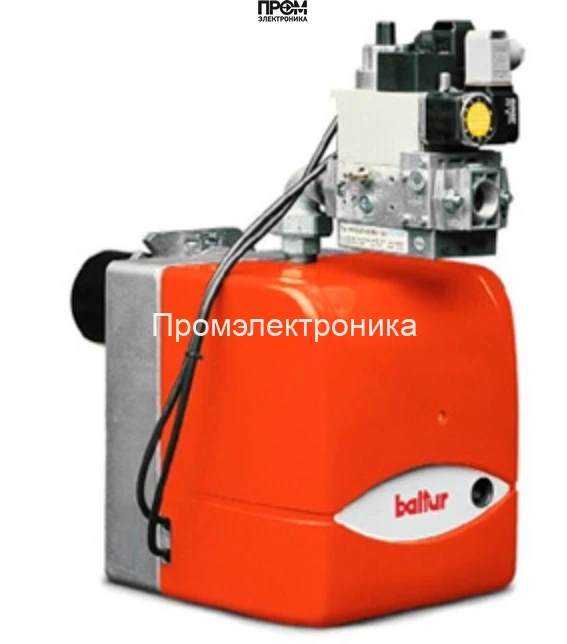

Конструкция и состав горелки

Конструкция Baltur BTG 3 разработана для простоты монтажа и надежной работы в стационарных котлоагрегатах. В состав горелки входят:

• высокоэффективный центробежный вентилятор (часть вентилятора из алюминиевого сплава);
• воздуходувная труба с регулируемой форсункой из нержавеющей стали и диском дефлектора;
• головка горения с рециркуляцией сгоревших газов (снижает выбросы NOx, соответствует классу II по EN676);
• газовая труба с рабочим клапаном, клапаном безопасности, переключателем минимального давления, регулятором давления и газовым фильтром;
• электронный блок управления и автоматике в соответствии со стандартом EN298 (розетка с 7 контактами для электропитания и подключения термостата);
• система контроля наличия пламени через ионизационные электроды и подготовка для подключения микроамперметра.

Преимущества и эксплуатационные свойства

• Универсальность: совместима с различными типами камер сгорания и подходит для большинства котлов малой и средней мощности.
• Экономичность: оптимизированный воздуховоздушный тракт и регулировка потока обеспечивают эффективное сгорание при минимальном расходе газа (1.7–4.3 нм³/ч).
• Низкие выбросы: рециркуляция продуктов сгорания понижает уровень NOx.
• Простота обслуживания: съемный блок смешивания позволяет обслуживать узлы без демонтажа горелки с котла.
• Надежность: моноблочная конструкция, качественные материалы и европейские стандарты контроля.
• Безопасность: встроенные предохранительные клапаны и автоматические блокировки по давлению и наличию пламени.

Примеры реального использования

1. Коммунальные котельные: отопление многоквартирных зданий — установка в качестве основного или резервного источника тепла на котлах 50–500 кВт (при соответствующей модификации и комплектации).
2. Промышленные помещения: поддержание технологических температур в цехах, сушильных камерах и малых производственных линиях.
3. Объекты с требованием низкого уровня выбросов: благодаря рециркуляции и регулировке воздуха горелка применима в условиях повышенных экологических требований.

Обслуживание и эксплуатация — рекомендации

• Монтаж и пусконаладочные работы выполнять квалифицированным персоналом в соответствии с паспортом и нормативами безопасности.
• Регулярно (не реже одного раза в год) проверять и чистить форсунку, фильтр газа и электродвигатель вентилятора.
• Контролировать герметичность газовой рампы и состояние предохранительных клапанов; при наличии блоков контроля герметичности — тестировать систему согласно регламенту.
• Проверять исправность ионизационных электродов и целостность кабеля микроамперметра для корректного контроля пламени.
• Поддерживать уровень противодавления в заданных пределах (0–1.4 мбар) для стабильной работы горелки и долговечности агрегата.

Совместимость с котлами

Baltur BTG 3 подходит для настенных и напольных водогрейных и паровых котлов малого и среднего класса при следующих условиях:

• наличие стандартного фланцевого посадочного места и возможности регулировки выступа головки;
• соответствие объемов камеры сгорания мощности горелки (16.6–42.7 кВт);
• возможность подключения электропитания 220 В и обеспечения требуемого противодавления.

Технические данные (сводная таблица)

• Мощность: 16.6–42.7 кВт
• Расход газа: 1.7–4.3 нм³/ч
• Длина пламенной трубы: 90 мм; тип: стандартная
• Электропитание: 220 В; потребляемая мощность: 170 Вт; электродвигатель: 90 Вт
• Класс защиты: IP40; уровень шума: 64 дБ
• Вес/габариты: 9.2 кг / 33×25×21.5 см
• Противодавление: 0–1.4 мбар

FAQ — ответы на часто задаваемые вопросы

• В: Можно ли использовать горелку на старых котлах?
  О: Да, при условии наличия подходящего фланца и возможности регулировки выступа головки; необходима пусконаладочная проверка специалистом.
• В: Требуется ли внешняя автоматика?
  О: Горелка оснащена автоматикой в соответствии с EN298, но для интеграции в систему котельной может потребоваться дополнительный контроллер или блок управления.
• В: Как часто менять форсунку и фильтр газа?
  О: Рекомендуется визуальная проверка ежемесячно и плановая очистка/замена при обнаружении загрязнений, минимум — раз в год.
• В: Какие меры безопасности обязательны при установке?
  О: Обязательны проверка герметичности газовых соединений, установка блоков защиты по давлению, заземление и проверка цепей контроля пламени.
