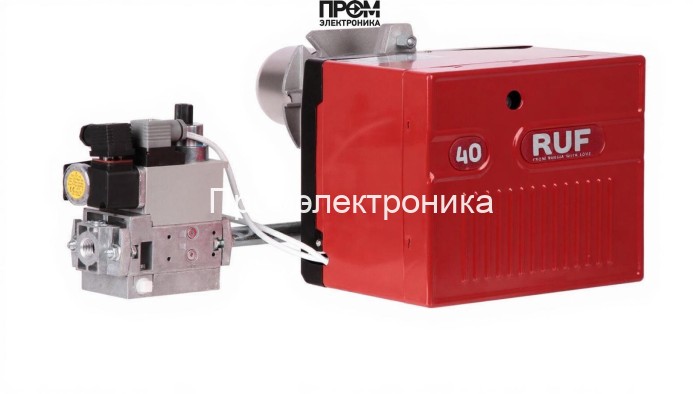

Газовая горелка RUF 40 GS5D TL MB-DLE 405

Газовая горелка RUF 40 GS5D TL MB-DLE 405 — техническое описание и состав

Газовая горелка RUF 40 GS5D TL MB-DLE 405 спроектирована для надёжной работы в системах водогрейного и маломощного парового отопления. Устройство обеспечивает рабочую мощность 18–58 кВт, работает от сети 220 В и рассчитано на подключение к газовой рампе с давлением 1.3–4.9 мбар. Конструкция ориентирована на безопасную эксплуатацию и простоту обслуживания: удлинённая пламенная труба 120 мм улучшает форсирование пламени и уменьшает отложение сажи.

Ключевые технические параметры

• Вид топлива: газовая (природный/сжиженный газ);
• Мощность: 18–58 кВт;
• Исполнение: двухступенчатая регулировка;
• Длина пламенной трубы: 120 мм (удлинённая);
• Электропитание: 220 В, защита корпуса IP40;
• Подключение: Rp 1/2" к газовой рампе;
• Рабочее давление рампы: 1.3–4.9 мбар.

Комплектующие и основные узлы (конституенты горелки)

В конструкцию горелки включены специализированные функциональные модули, обеспечивающие автоматизацию розжига, контроль пламени и регулирование подачи топлива:

• топливный насос (рампа подачи) — обеспечивает стабильную подачу газа к форсункам;
• форсунки — сформированы для равномерного распределения горючей смеси по пламенной трубе;
• датчик пламени — безопасная детекция наличия искры/пламени в камере;
• топочный автомат — логический модуль управления последовательностью розжига и выключения;
• трансформатор розжига — генерирует высоковольтные импульсы для образования искрового разряда;
• реле давления — следит за давлением в рампе и блокирует запуск при отклонениях;
• сервопривод — управляет положением двухступенчатого клапана для регулировки нагрузки;
• клапан (двухступенчатый) — основной исполнительный элемент для подачи/перекрытия газа;
• электроды — обеспечивают стабильный искровой розжиг и контроль пламени.

Преимущества и применение

• Универсальность: широкий диапазон мощности делает горелку применимой в бытовых и полупромышленных котлах;
• Эффективность: двухступенчатая схема снижает расход газа при частичных нагрузках;
• Обслуживание: модульная конструкция упрощает замену форсунок, электродов и элементов автоматики;
• Интеграция: стандартные соединения Rp 1/2" и питание 220 В упрощают монтаж в существующие схемы.

Монтаж, эксплуатация и сервис

• Монтаж и пуско-наладку выполнять квалифицированному персоналу согласно требованиям производителя и нормам газобезопасности;
• Перед запуском проверить целостность газовой рампы, корректность подключения электропитания и заземления;
• Периодическое обслуживание: очистка пламенной трубы и форсунок, проверка датчика пламени, тестирование реле давления и трансформатора розжига — не реже одного раза в год;
• При обнаружении нестабильного розжига или пропусков в работе сервопривода обращаться в специализированный сервис.

Техническое описание разработано с акцентом на эксплуатационную надёжность и соответствие современным требованиям энергоэффективности и безопасности. Для интеграции в новые проекты рекомендуется сверить параметры пламенной трубы и максимальную температуру теплообменника с паспортными данными котла.
