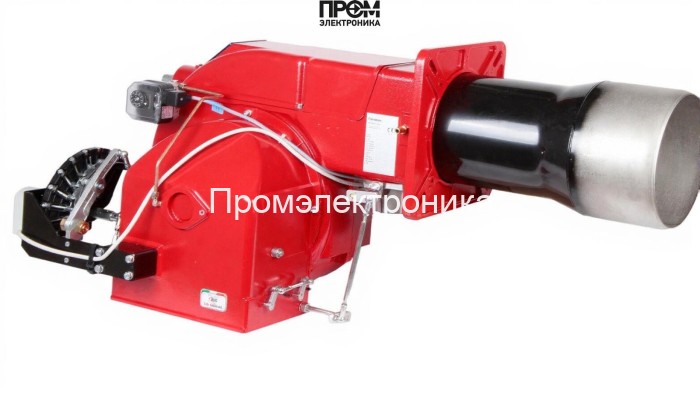

Газовая горелка CIB Unigas P73 M-.MD.L.RU.A.1.65

Газовая горелка CIB Unigas P73 M-.MD.L.RU.A.1.65 — техническое описание для инженера

Данное описание предназначено для специалистов по подбору и эксплуатации теплотехнического оборудования. Газовая горелка CIB Unigas P73 — прогрессивная модульная система мощностью 320–1650 кВт, спроектирована для надёжной и точной подачи топлива при противодавлении 0–10 мбар. Конструкция обеспечивает высокую стабильность горения, минимизацию выбросов и простоту интеграции в существующие котлы с фланцем DN 65.

Ключевые технические параметры

• Тип топлива: природный/сжиженный газ
• Диапазон мощности: 320–1650 кВт
• Длина пламенной трубы: 495 мм (удлинённая)
• Питание: 220/380 В, потребляемая мощность ≈2700 Вт
• Расход газа: 32–175 нм³/ч; давление рампы: 2.4 мбар
• Класс защиты: IP40; рабочая температура: -10…+50 °C
• Вес: 130 кг; габариты: 132.6×102.5×57.6 см

Составные элементы и функциональные узлы

Горелка спроектирована как интегрированный блок, в который входят следующие основные детали, критичные для безопасности и регулирования процесса горения:

• Топливный насос — обеспечивает стабильную подачу газа на рампу при заданном давлении.
• Датчик пламени — фотодатчик/ионный зонд для контроля наличия устойчивого горения и аварийного отключения.
• Топочный автомат — модуль управления последовательностью запуска/остановки и блокировок безопасности.
• Трансформатор розжига — формирует высоковольтный импульс для поджига газа через электроды.
• Реле давления — контролирует перепад и противодавление в системе, участвует в логике блокировок.
• Форсунки (газовая рампа) — набор регулируемых горловин для точного дозирования расхода на каждом режиме.
• Сервопривод — обеспечивает модуляцию заслонок/дозирующих клапанов для плавного изменения мощности.
• Клапан(ы) подачи газа — электромагнитные/пневматические запорные элементы с двойной защитой.
• Электроды — контролируют и обеспечивают надёжный розжиг и стабильное свечение пламени.

Принципы эксплуатации и обслуживание

• Монтаж: фланцевое соединение DN 65, выверка осей и герметизация присоединений.
• Пусконаладка: проверка работы топочного автомата, настройки сервопривода и калибровка реле давления.
• Техническое обслуживание: регулярная очистка форсунок и пламенной трубы, проверка датчика пламени и состояния электродов каждые 3–6 мес.
• Ремонтопригодность: модульная конструкция упрощает замену трансформатора розжига, насосов и клапанов без демонтажа корпуса.

Заключение

CIB Unigas P73 — решение для промышленных котельных и технологических установок, где требуются широкая модуляция мощности, точный контроль расхода и повышенная надёжность узлов управления. Правильная интеграция топливного насоса, датчиков пламени, топочного автомата и сервисных элементов гарантирует длительную и безопасную эксплуатацию при минимальных эксплуатационных затратах.
