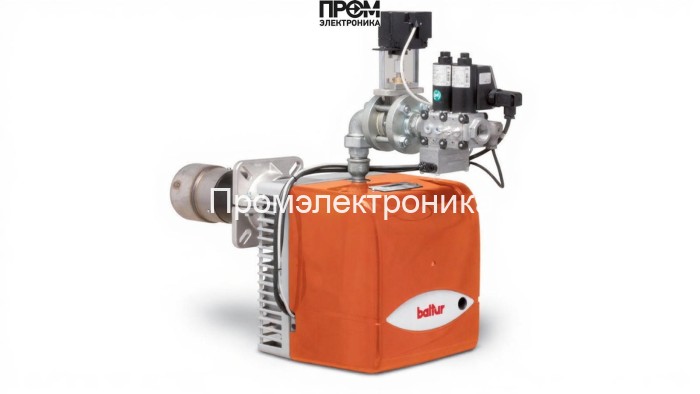

Газовая горелка Baltur BTG 28 ME

Газовая горелка Baltur BTG 28 ME — техническое описание и структурная компоновка

Предлагаемая газовая горелка Baltur BTG 28 ME — промышленный модуль прогрессивного модулирующего типа, предназначенный для надёжной работы в котельных установках мощностью 80–280 кВт. Конструкция спроектирована с прицелом на долговременную эксплуатацию, простоту обслуживания и соответствие современным требованиям по экономии топлива и снижению выбросов (класс 2 по EN 676). Питание 220 В, потребляемая мощность 370 Вт, длина пламенной трубы 300 мм, степень защиты IP40.

Ключевые узлы и элементы (в составе горелки входят):

• топливный насос / газовая рампа с фильтром и регулятором — обеспечивает стабильную подачу топлива и защиту от обратного потока;
• датчик пламени (ионный электрод) — оперативный контроль наличия пламени и сигнализация аварийных ситуаций;
• топочный автомат (электронный блок управления LAMTEC) — микропроцессорное управление пуском, остановом, диагностикой и последовательностью защит;
• трансформатор розжига — высоковольтный блок для формирования искры поджига (26 кВ) с надёжной изоляцией;
• реле давления воздуха — контроль наддува и защита при недостаточном притоке воздуха в камеру сгорания;
• форсунки и электромагнитные клапаны — точная доза топлива в зависимости от требуемой мощности и режима работы;
• серводвигатель / сервопривод — шаговое управление заслонками и газовой рампой для прогрессивной модуляции мощности;
• запорный клапан безопасности — механическая и электрическая защита подачи газа при авариях;
• электроды (запальные и ионизационные) — элементы пуска и контроля устойчивости факела.

Технические особенности и эксплуатационные рекомендации

• Рабочая логика: два прогрессивных диапазона мощности с возможностью плавной модуляции при использовании соответствующего регулятора (RWF40/похожие решения).
• Система безопасности: автоматика контролирует герметичность клапанов, наличие пламени, давление наддува и коды ошибок; при неисправности реализуется безопасная блокировка подачи топлива.
• Монтаж и обслуживание: подвижный фланец и откидной шарнир обеспечивают быстрый доступ к головке сгорания и узлам — минимальные простои при регламентных работах.
• Условия эксплуатации: допустимое противодавление в камере 0–6 мбар, температура и влажность по паспортным данным производителя.

Преимущества в инженерном применении

• высокая точность дозирования топлива при любом тепловом режиме, сниженная цикличность включений и экономия газа;
• интегрированная автоматика LAMTEC обеспечивает гибкую настройку и удалённый мониторинг; совместимость с современными системами управления — преимущество для энергоэффективных проектов 2026 года;
• удобство обслуживания, компактность и соответствие отраслевым стандартам безопасности и экологии.

Рекомендуется проводить регламентные проверки герметичности клапанов, работоспособности датчиков пламени и электродов, состояния фильтра газовой рампы и параметров реле давления. Горелка Baltur BTG 28 ME — сбалансированное решение для промышленных и коммунальных котельных, где важны надёжность, точное управление мощностью и соответствие современным экологическим требованиям.
