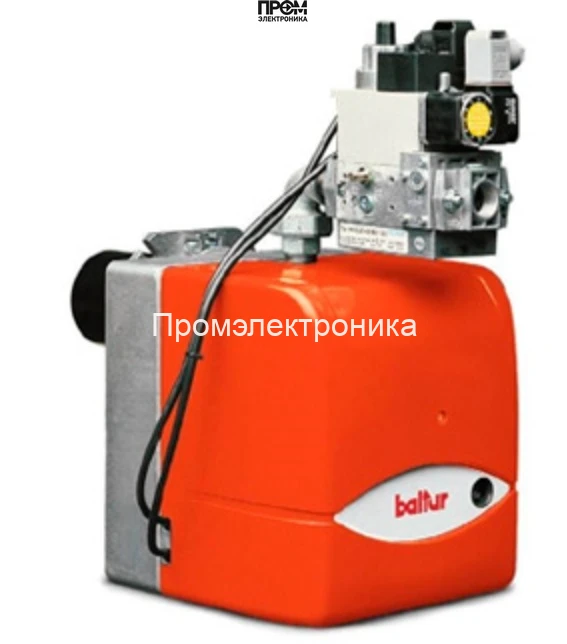

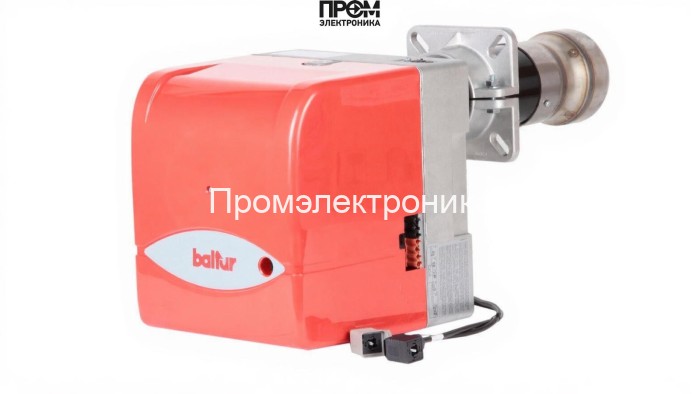

Газовая горелка Baltur BTG 28 — техническое описание и состав системы

Предлагаем технически выверенное описание горелочного блока Baltur BTG 28, предназначенного для стабильного и экономичного сжигания газообразного топлива в промышленных и коммунальных тепловых установках. Горелка рассчитана на диапазон мощности 100–280 кВт и обеспечивает надежную работу при противодавлении 0–6 мбар и питании 220 В. Ниже представлено структурированное изложение конструкции, функциональных узлов и эксплуатационных параметров с акцентом на ключевые компоненты и их роль в системе.

Ключевые параметры

• Тип: газовая одноступенчатая горелка
• Мощность: 100–280 кВт
• Расход газа: 10–28.2 нм³/ч
• Длина пламенной трубы: 300 мм
• Электропитание: 220 В, потребляемая мощность 330 Вт, электродвигатель 185 Вт
• Противодавление: 0–6 мбар
• Класс защиты: IP40, шум 68 дБ, масса 17 кг

Состав и функциональные узлы

Конструкция горелки Baltur BTG 28 включает набор стандартных и обслуживаемых узлов, обеспечивающих безопасный запуск, стабильное горение и простоту технического обслуживания. Акцент на конструктивной ясности и доступности узлов упрощает диагностику и замену компонентов.

• Топливный насос — обеспечивает подачу газа к рампе и форсункам при заданном перепаде давления, реализует первичную дозировку топлива.
• Форсунки — формируют факел и первоначальное распределение газо-воздушной смеси для устойчивого горения.
• Клапан (основной и предохранительно-запорный) — обеспечивает надежную гидравлическую запорную функцию и мгновенное перекрытие подачи топлива при остановке.
• Реле давления — контролирует давление в газовой рампе, предотвращая работу при некорректных значениях и защищая систему.
• Датчик пламени — ионизационный или иные типы детекторов фиксируют наличие/отсутствие пламени и подают сигнал на автоматику.
• Электроды — элемент розжига и ионизационной защиты, обеспечивают образование искрового разряда и контроль пламени.
• Трансформатор розжига — формирует высоковольтный импульс для электрода розжига, адаптирован под ресурс интенсивного использования.
• Топочный автомат — управляет последовательностью стадий запуска, мониторит датчики, обеспечивает алгоритмы безопасности по стандартам EN298/EN676.
• Сервопривод — обеспечивает управление воздушной заслонкой и адаптивную регулировку состава смеси в установленных границах.

Особенности эксплуатации и сервис

• Конструкция допускает быструю замену головки сгорания и доступа к электрическим элементам (электроды, трансформатор, разъёмы).
• Рекомендуется регулярная проверка реле давления, фильтров газовой рампы и состояния уплотнений для сохранения стабильного расхода 10–28.2 нм³/ч.
• Настройка автоматики и проверка работа датчика пламени обязательны при вводе в эксплуатацию и после сервисных вмешательств.

Baltur BTG 28 — решение для объектов, требующих проверенной промышленной надежности: котельные, теплогенераторы и технологические установки с требованием точного расхода и стабильного воспламенения. Конструкция ориентирована на безопасность, ремонтопригодность и соответствие современным требованиям к экологичности и экономичности.
