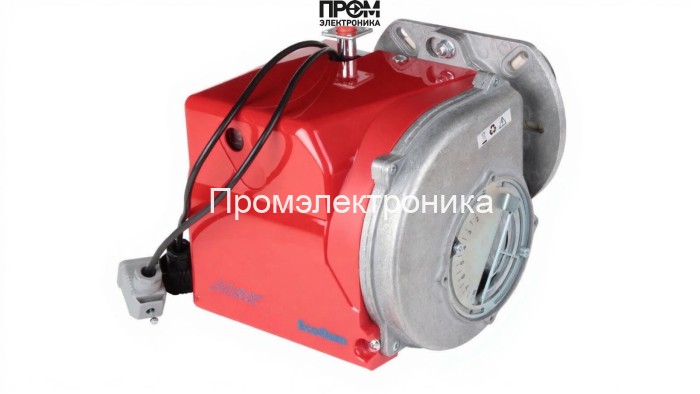

Газовая горелка Ecoflam MAX GAS 70 LN P TL GN SR TW MB-DLE 403

Газовая горелка Ecoflam MAX GAS 70 LN P TL GN SR TW MB‑DLE 403 — техническое описание и состав

Предлагаемая газовая горелка Ecoflam MAX GAS 70 — конструктивно ориентированное решение для промышленных и коммунальных котельных, рассчитанное на устойчивую работу в диапазоне мощности 34–70 кВт. Описание составлено в строгом техническом стиле, акцентируя внимание на узлах, рабочих параметрах и требованиях к обслуживанию. Модель одноступенчатая, с удлинённой пламенной трубой 185 мм, рассчитана на питание 220 В и обеспечивает энергопотребление порядка 190 Вт при вращающем двигателе 75 Вт.

Ключевые эксплуатационные параметры

• Вид топлива: природный/сжиженный газ;
• Мощность: 34–70 кВт (одноступенчатая работа);
• Давление на рампе: 8.8–25 мбар; противодавление: 0–3 мбар;
• Питание: 220 В, электродвигатель 75 Вт; потребление ~190 Вт;
• Длина пламенной трубы: 185 мм; тип соединения: Rp 3/4";
• Класс защиты: IP40; уровень шума: 65 дБ.

Конструкция — основные узлы и детали

Горелка состоит из набора функциональных модулей, каждый из которых отвечает за надежное формирование и контроль пламени. В состав конструкции входят:

• топливный насос / газовая рампа — регулирует подачу топлива в рампу и подачу к форсункам;
• форсунки (голова сгорания) — формируют струю газа и обеспечивают оптимальную смесь с воздухом;
• датчик пламени — контролирует наличие и стабильность горения, взаимодействует с блоком управления;
• топочный автомат (модуль управления) — реализует логику включения/выключения и защитные алгоритмы;
• трансформатор розжига и электроды — обеспечивают искровой поджиг и надежный запуск горения;
• реле давления — контролирует давление газа и блокирует работу при отклонениях от нормы;
• сервопривод (регулирующий механизм) — управляет заслонками/клапанами при интеграции с внешней автоматикой;
• клапан (газовый запорный) — обеспечивает герметичную перекрывающую функцию в аварийных режимах.

Преимущества и эксплуатация

• простота интеграции в существующие котлы благодаря стандартному фланцу и Rp 3/4";
• удлинённая пламенная труба снижает тепловую нагрузку на дверцу котла и повышает стабильность горения;
• компоненты управления и безопасности (датчик пламени, реле давления, трансформатор розжига) минимизируют риски аварий;
• рекомендуемое обслуживание: проверка форсунок, состояния электродов, герметичности клапанов и калибровка датчиков не реже раза в год.

Модель Ecoflam MAX GAS 70 ориентирована на проекты 2026 года: при проектировании систем отопления учитывайте требования по энергоэффективности, интеграции в автоматику котельной и соблюдению норм безопасности. Техническая комплектация и опции согласовываются с поставщиком при заказе.
