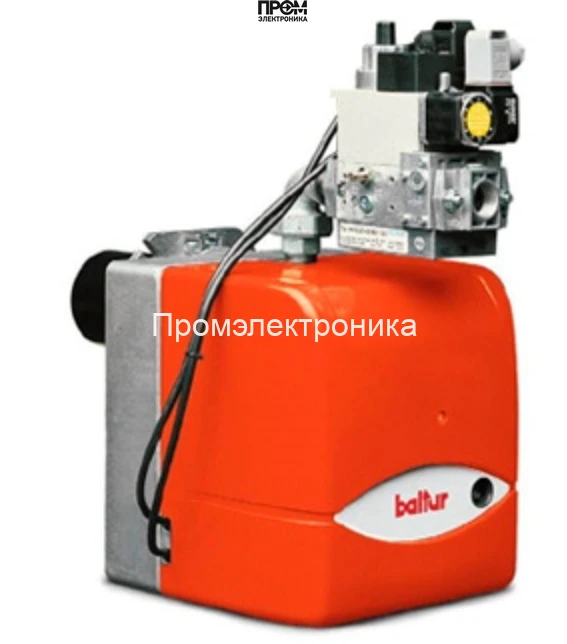

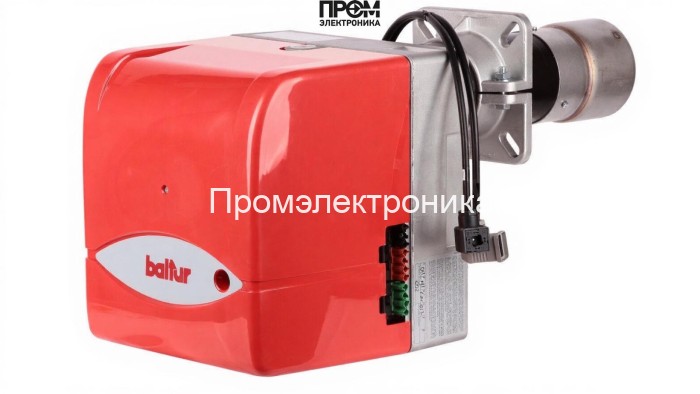

Газовая горелка Baltur BTG 20 P — техническое описание

Газовая горелка Baltur BTG 20 P (арт. 17110010) — промышленный двухступенчатый агрегат для тепловых установок с диапазоном тепловой мощности от 60 до 200 кВт. Проектирована и изготовлена в Италии, соответствует европейским требованиям по безопасности и автоматике управления горением (включая совместимость с аппаратурой EN298 и EN676 для снижения выбросов оксидов азота). Оптимальна для использования на водогрейных и паровых котлах средней мощности, в том числе с повышенным противодавлением в топке.

Ключевые технические характеристики

• Вид топлива: газовая
• Мощность горелки: от 60 до 200 кВт
• Исполнение: двухступенчатая
• Тип пламенной трубы: стандартная
• Длина пламенной трубы: 300 мм
• Электропитание: 220 В (работа от сети 230 В ±10%)
• Электродвигатель: 185 Вт; Потребляемая мощность: 360 Вт
• Класс пылевлагозащиты: IP40
• Уровень шума: 68 дБ
• Противодавление в камере сгорания: от 0 до 6 мбар
• Вес / габариты: 17 кг; 69.5 × 30.3 × 36.8 см
• Расход газа: от 6 до 20.6 нм³/ч
• Комплектация стандартная: с головкой сгорания, подвижным фланцем, теплоизоляционной прокладкой, изоляционным шнуром и крепежом

Конструкция и состав горелки

Конструкция Baltur BTG 20 P спроектирована для надежности и простоты обслуживания. В состав входят:

• литой алюминиевый корпус с пластмассовым звукопоглощающим кожухом;
• головка из жаропрочной нержавеющей стали и диск дефлектора из стали;
• центробежный вентилятор с электроприводом (электродвигатель 185 Вт);
• смесительный блок с возможностью извлечения без демонтажа горелки;
• газовая рампа с двумя электромагнитными клапанами, регулятором давления, фильтром и реле;
• аппаратура управления (LANDIS LME 21), ионизационный контроль и разъем для микроамперметра;
• воздушная заслонка с автоматическим закрыванием при остановке и устройство регулирования расхода воздуха;
• комплект монтажа: подвижный фланец, прокладка, изоляционный шнур и крепеж.

По запросу возможно оснащение головки с увеличенным выступом для специфических конфигураций топок.

Преимущества и эксплуатационные качества

• широкий диапазон мощности (60–200 кВт) — подходит для различных котельных решений;
• двухступенчатое управление обеспечивает экономичное пиковое и частотное сжигание;
• оптимизация подачи воздуха и рециркуляция продуктов сгорания — снижение выбросов NOx (класс III EN 676);
• легкий доступ к смесительному блоку — упрощает техническое обслуживание;
• защита корпуса IP40 и звукопоглощающий кожух повышают надежность и комфорт эксплуатации;
• адаптивный подвижный фланец упрощает монтаж на разные типы котлов;
• низкие эксплуатационные токи и простая электрическая компоновка (7- и 4-штырьковые разъемы) — удобство интеграции в систему автоматики.

Области и примеры реального использования

• промышленные котельные небольших и средних предприятий (пар и горячая вода);
• коммунальные котельные жилых комплексов и административных зданий;
• технологические установки пищевой, химической и текстильной промышленности;
• замена устаревших горелок в существующих котлах благодаря подвижному фланцу и стандартной длине пламенной трубы (300 мм).

Примеры: замена атмосферной горелки в котельной на Baltur BTG 20 P позволила увеличить КПД на 4–6% и снизить выбросы NOx при модернизации системы рециркуляции. В другой реализации горелка успешно работала в котле с умеренным противодавлением 4 мбар без дополнительной перенастройки.

Обслуживание и эксплуатация

• регулярная проверка и очистка фильтра газовой рампы и сеток;
• проверка и контроль ионизационного электрода и системы контроля пламени;
• осмотр вентилятора и при необходимости очистка лопаток и подшипников;
• периодическая проверка герметичности газовой рампы и состояния электромагнитных клапанов;
• проверка электрических соединений и корректная работа аппарата управления LANDIS LME 21.

Рекомендуется техническое обслуживание не реже одного раза в сезон или в соответствии с регламентом эксплуатирующей организации.

Для каких котлов подходит

• водогрейные и паровые котлы средней мощности;
• котлы с рабочим противодавлением в топке до 6 мбар;
• как для новых установок, так и для модернизации существующих котлов благодаря подвижному фланцу и стандартному типу пламенной трубы.

FAQ — часто задаваемые вопросы

• Можно ли использовать горелку при повышенном противодавлении? Да — допускается противодавление в пределах 0–6 мбар, при необходимости проводится пусконаладочная настройка.
• Какая типовая электрическая мощность и питание? Электродвигатель 185 Вт, общая потребляемая мощность 360 Вт, питание 220 В (230 В ±10%).
• Нужна ли дополнительная автоматика? Горелка комплектуется аппаратурой LANDIS LME 21, но интеграция в систему управления котельной возможна по ТЗ заказчика.
• Какой уровень шума? Номинально ~68 дБ благодаря звукопоглощающему кожуху.

Где приобрести

Покупать оборудование и сопутствующие услуги по пусконаладке рекомендуется у официального поставщика — компании Промэлектроника (sales@prom-elec.com), которая предоставляет техническую поддержку, оригинальные комплектующие и гарантийное обслуживание.

Baltur BTG 20 P — решение для теплоснабжения с высоким уровнем надежности, адаптированное для промышленных и коммунальных приложений, где важны эффективность, чистота горения и простота обслуживания.
