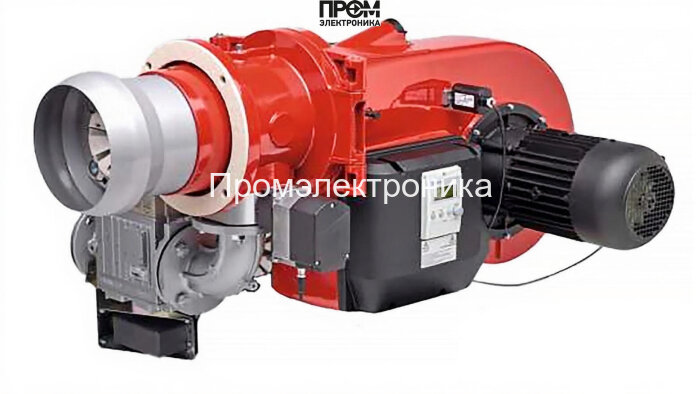

Газомазутная горелка Weishaupt WM-GS 20/3-A, 1, исп. ZM-R — техническое описание и состав

Техническое описание предназначено для инженеров, пусконаладчиков и специалистов по эксплуатации котельных установок. Горелка Weishaupt WM-GS 20/3-A — комбинированное промышленное решение для работы на газе и мазуте с диапазоном тепловой мощности 250–2200 кВт и пламенной трубой длиной 256 мм. Конструкция адаптирована для применения в паровых и водогрейных котлах, где требуются высокая надёжность, точная модуляция и оперативное переключение топливных режимов.

Ключевые технические характеристики (кратко)

• Мощность: 250–2200 кВт;
• Тип: комбинированная (газ/мазут);
• Длина пламенной трубы: 256 мм;
• Расход мазута: 62–196 кг/ч;
• Электродвигатель: 5000 Вт, питание 220/380 В;
• Противодавление: от -2 до 12 мбар; давление газовой рампы 135–239 мбар;
• Вес: 155 кг; габариты: 126.6×99.2×56.5 см.

Состав основных узлов и функциональных элементов

Конструкция WM-GS 20/3-A реализована по модульному принципу; основные составные элементы обеспечивают устойчивую и безопасную работу в широком диапазоне нагрузок:

• Топливный насос — обеспечивает постоянное подачу мазута под заданным давлением, снабжён приводом от электродвигателя 5000 Вт и системой фильтрации;
• Форсунки — сменяемые распылители для мазута, оптимизированные по геометрии факела и расходу при разных режимах работы;
• Клапан — запорная арматура газовой и мазутной линии с электропневматическим или электромагнитным приводом для быстрого перекрытия топлива;
• Сервопривод — управляет положением регуляторных заслонок и дозированием топлива при модуляции;
• Датчик пламени — оптический/ионный контроль наличия устойчивого факела с интегрированной проверкой сигнала и самодиагностикой;
• Топочный автомат — блок управления горелкой, реализующий алгоритмы розжига, контроля параметров и защитные сценарии по давлению и температуре;
• Трансформатор розжига — высоковольтный модуль для генерации искры розжига, рассчитан на интенсивную эксплуатацию и защиту от перенапряжений;
• Реле давления — аварийный и рабочий контроль давления топлива и воздуха, интегрируется в логику отключения горелки при нарушениях;
• Электроды — конструктивно выведенные для удобства обслуживания, обеспечивают стабильный поджиг и контроль ионизационного сигнала.

Эксплуатационные рекомендации

• Плановое техническое обслуживание узлов каждые 6–12 месяцев; акцент на проверке топливного насоса, форсунок и датчика пламени.
• Контроль давления газовой рампы и противодавления в камере для поддержания стабильной модуляции.
• Проверка работоспособности трансформатора розжига и состояния электродов после каждого циклического запуска.

Данная комплектация и модульная автоматика обеспечивают предсказуемую динамику управления мощностью, низкие эксплуатационные риски и совместимость с современными системами управления котельными в соответствии с требованиями 2026 года по энергоэффективности и экологическим нормам.
