Газовая горелка Ecoflam MAX GAS 250 PAB TL

Все товары Ecoflam →

Газовая горелка Ecoflam MAX GAS 250 PAB TL. Вид топлива: газовая; Мощность горелки: от 60 до 240 кВт; Исполнение горелки: двухступенчатая.

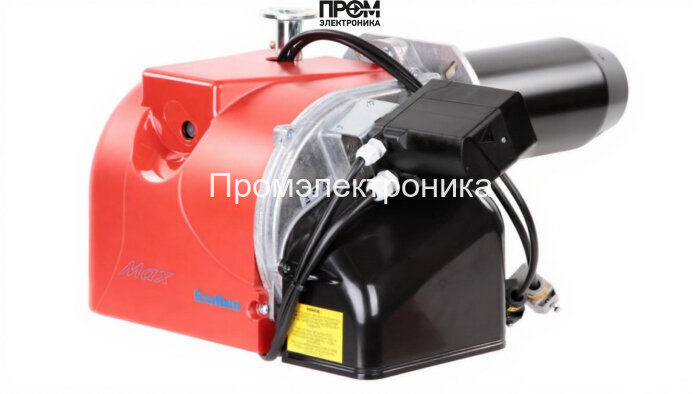

Газовая горелка Ecoflam MAX GAS 250 PAB TLУвеличить фото

Основные характеристики

Бренды
Ecoflam
Вес
11.5 кг
Вид топлива
газовая
Мощность горелки
от 60 до 240 кВт
Тип соединения
Rp 3/4"
Длина пламенной трубы
280 мм
Все характеристики →Документы · 0

Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.

Проверка исполнения

Что проверить перед заказом

Рабочую точку, подключение и состав поставки сверяют по полному обозначению горелки и данным установки.

Мощность и противодавление

от 60 до 240 кВт · от 0 до 5 мбар

Проверьте рабочую точку на диаграмме производителя при сопротивлении камеры вашей установки; отдельно проверьте малую нагрузку.

Топливо и управление

газовая · двухступенчатая

Укажите состав, давление или вязкость топлива. Сверьте алгоритм автомата горения и сигнал задания от установки.

Питание, монтаж и комплект

220 В · 280 мм · с головой сгорания

Сверьте напряжение, фазы и частоту, длину головки, крепление фланца и место для обслуживания. Подтвердите комплект по артикулу.

Как проверить рабочую точку →Официальная документация →Газовые горелки →
01

Описание

Газовая горелка Ecoflam MAX GAS 250 PAB TL. Каталожные параметры этого исполнения: вид топлива: газовая; мощность горелки: от 60 до 240 кВт; исполнение горелки: двухступенчатая; электропитание: 220 В; длина пламенной трубы: 280 мм; противодавление: от 0 до 5 мбар; комплектация: с головой сгорания.

Проверка перед заказом

Сопоставьте заявленные параметры с рабочей диаграммой производителя и требованиями вашей установки. Указанный диапазон мощности не заменяет проверку противодавления камеры, давления топлива и условий монтажа.

В каталоге указана комплектация: с головой сгорания. Уточните, какие принадлежности входят в выбранный артикул и какие поставляются отдельно.

Идентификация исполнения

При запросе предложения укажите полное наименование Газовая горелка Ecoflam MAX GAS 250 PAB TL, количество и маркировку изготовителя. Для замены приложите модель котла или печи, фотографию шильдика и монтажные размеры. Это позволяет проверить версию, подключение и комплект поставки.

02

Характеристики

Наименование
Газовая горелка Ecoflam MAX GAS 250 PAB TL
Бренды
Ecoflam
Вес
11.5 кг
Вид топлива
газовая
Мощность горелки
от 60 до 240 кВт
Тип соединения
Rp 3/4"
Длина пламенной трубы
280 мм
Класс пылевлагозащиты
IP40
Исполнение горелки
двухступенчатая
Электропитание
220 В
Комплектация
с головой сгорания
Электродвигатель
200 Вт
Потребляемая электрическая мощность
400 Вт
Страна бренда
Италия
Противодавление
от 0 до 5 мбар
Тип пламенной трубы
удлиненная
03

Техническая документация

Запросите документацию по полному обозначению оборудования.

Каталог запчастей производителя

Взрывсхемы и запчасти горелки

Связь подтверждена обозначением или заводским артикулом в таблице запчастей. Сверьте период выпуска, вариант головки и маркировку установленной детали.

Нажмите на схему, чтобы открыть её в полном размере. Номера позиций связывают изображение со списком деталей под ним. На схемах могут быть показаны разные варианты узла; учитывайте условия применения в списке.

Взрывсхема горелки

Взрывсхема горелки — Газовая горелка Ecoflam MAX GAS 250 PAB TL
Открыть схему в полном размере ↗Документ 420010268507 · 10.03.2022 · страница 40

Запчасти на схеме

  1. Поз. 0120
  2. Поз. 0340
    Штекер Ecoflam 65322068

    Артикул: 65322068

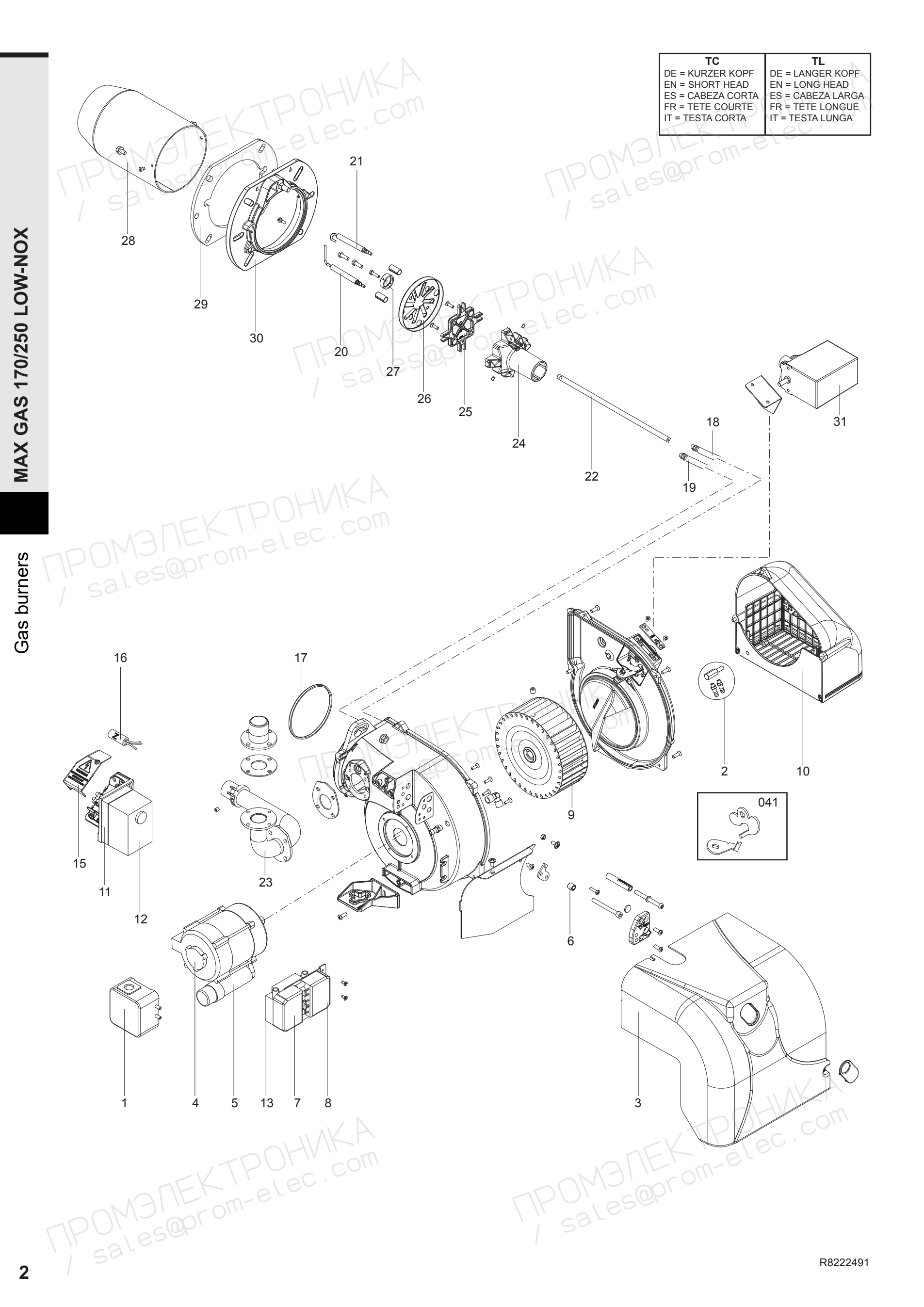

Взрывсхема горелки

Взрывсхема горелки — Газовая горелка Ecoflam MAX GAS 250 PAB TL
Открыть схему в полном размере ↗Документ · R8216403-04 - 30/04/2015 · страница 2

Запчасти на схеме

  1. Поз. 0002
    Комплект AIR PLUG HEX.10 M6 L39 D3 L35 INT.+2 штуцер M6 Ecoflam 65108676

    Артикул: 65108676

    Период по каталогу: 11-2008 — конец периода не указан

  2. Поз. 0003
    Кожух горелки Ecoflam 65108470

    Артикул: 65108470

    Период по каталогу: 11-2008 — конец периода не указан

  3. Поз. 0004
    Электродвигатель Ecoflam 65108662

    Артикул: 65108662

    Период по каталогу: 11-2008 — конец периода не указан

  4. Поз. 0005
    Конденсатор Ecoflam 3 мкФ, 65325037

    Артикул: 65325037

    Период по каталогу: 11-2008 — конец периода не указан

  5. Поз. 0007
    Штекер Elco, 13009667

    Артикул: 13009667

    Период по каталогу: 11-2008 — конец периода не указан

  6. Поз. 0008
    Разъём Ecoflam 65071105

    Артикул: 65071105

    Период по каталогу: 11-2008 — конец периода не указан

  7. Поз. 0009
    Рабочее колесо вентилятора Ecoflam 65074775

    Артикул: 65074775

    Период по каталогу: 11-2008 — конец периода не указан

  8. Поз. 0010
    Короб воздухозаборный Ecoflam 65073871

    Артикул: 65073871

    Период по каталогу: 11-2008 — конец периода не указан

  9. Поз. 0011
    Цоколь топочного автомата Elco AGK11

    Артикул: 65074801

    Период по каталогу: 11-2008 — конец периода не указан

  10. Поз. 0012
    Топочный автомат Ecoflam LGB22.330A2EM

    Артикул: 65320034

    Период по каталогу: 11-2008 — конец периода не указан

  11. Поз. 0013
    Трансформатор розжига Elco 28/35 PMD

    Артикул: 65323258

    Период по каталогу: 11-2008 — конец периода не указан

  12. Поз. 0015
    Крышка 59X43X44/клеммная колодка Ecoflam 65107297

    Артикул: 65107297

    Период по каталогу: 11-2008 — конец периода не указан

  13. Поз. 0016
    Сетевой антипомеховый фильтр DEM 72062

    Артикул: 65323169

    Период по каталогу: 11-2008 — конец периода не указан

  14. Поз. 0017
    Уплотнение Ecoflam 65074380

    Артикул: 65074380

    Период по каталогу: 11-2008 — конец периода не указан

  15. Поз. 0018
    Кабель ионизации Ecoflam 65073891

    Артикул: 65073891

    Исполнение: TL

    Период по каталогу: 11-2008 — конец периода не указан

  16. Поз. 0019
    Кабель розжига Ecoflam 65111751

    Артикул: 65111751

    Исполнение: TL

    Период по каталогу: 11-2008 — конец периода не указан

  17. Поз. 0020
    Электрод контроля пламени Elco 65111742

    Артикул: 65111742

    Период по каталогу: 11-2008 — конец периода не указан

  18. Поз. 0022
    Стержень Ecoflam 65108665

    Артикул: 65108665

    Исполнение: TL

    Период по каталогу: 11-2008 — конец периода не указан

  19. Поз. 0022
    Регулировочный стержень Ecoflam 65108664

    Артикул: 65108664

    Исполнение: TC

    Период по каталогу: 11-2008 — конец периода не указан

  20. Поз. 0023
    Трубка Ecoflam 65108667

    Артикул: 65108667

    Исполнение: TL

    Период по каталогу: 11-2008 — конец периода не указан

  21. Поз. 0024
    Огневая головка смесительного устройства L81 D92/28 4 BRANCH. Ecoflam 65108668

    Артикул: 65108668

    Период по каталогу: 11-2008 — конец периода не указан

  22. Поз. 0025
    Крышка огневая головка 55X55X8 4 SLOT 6MM Elco 65108669

    Артикул: 65108669

    Период по каталогу: 11-2008 — конец периода не указан

  23. Поз. 0026
    Диффузор Ecoflam 65108670

    Артикул: 65108670

    Период по каталогу: 11-2008 — конец периода не указан

  24. Поз. 0027
    Зубчатый элемент Ecoflam 65108671

    Артикул: 65108671

    Исполнение: NG

    Период по каталогу: 11-2008 — конец периода не указан

  25. Поз. 0027
    Зубчатый элемент Ecoflam 65108672

    Артикул: 65108672

    Исполнение: LG

    Период по каталогу: 11-2008 — конец периода не указан

  26. Поз. 0028
    Жаровая труба для газовых горелок Ø125 x 197 мм

    Артикул: 65320398

    Исполнение: TC

    Период по каталогу: 11-2008 — конец периода не указан

  27. Поз. 0028
    Жаровая труба для газовых горелок Ø125 x 297 мм

    Артикул: 65320399

    Исполнение: TL

    Период по каталогу: 11-2008 — конец периода не указан

  28. Поз. 0029
    Уплотнение Ecoflam 65074118

    Артикул: 65074118

    Период по каталогу: 11-2008 — конец периода не указан

  29. Поз. 0030
    Фланец горелки D125 корпус D160 Ecoflam 65108675

    Артикул: 65108675

    Период по каталогу: 11-2008 — конец периода не указан

  30. Поз. 0031
    Сервопривод Elco SQN75.224A21

    Артикул: 65106029

    Период по каталогу: 11-2008 — конец периода не указан

  31. Поз. 0041
    Рычаг BALANCE AND REGULATION/воздушная заслонка Ecoflam 65324613

    Артикул: 65324613

    Период по каталогу: 11-2008 — конец периода не указан

Взрывсхема горелки

Взрывсхема горелки — Газовая горелка Ecoflam MAX GAS 250 PAB TL
Открыть схему в полном размере ↗Документ 420010268500 · 25.11.2009 · страница 39

Запчасти на схеме

  1. Поз. 12
  2. Поз. 33
    Штекер Ecoflam 65322068

    Артикул: 65322068
