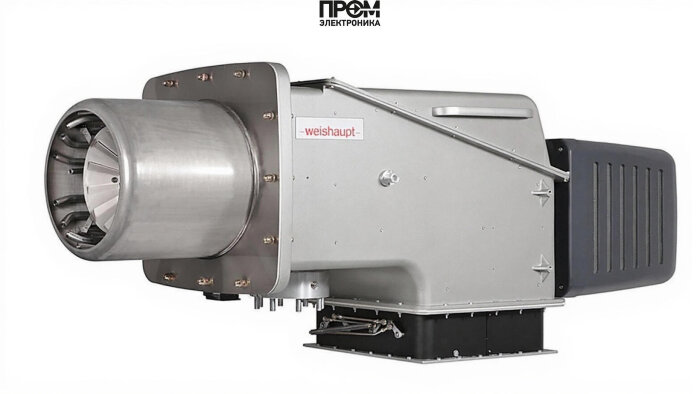

Техническое описание: Газомазутная горелка Weishaupt WKGMS 70/3-A, DN 80

Данный документ содержит техническое, структурированное описание комбинированной газомазутной горелки Weishaupt WKGMS 70/3-A (DN 80). Горелка предназначена для промышленных котельных и технологических установок, где требуется надёжное и регулируемое сжигание газа и мазута в диапазоне мощностей 1 400–9 600 кВт. Конструкция оптимизирована под стабильную модуляцию, минимизацию выбросов и простоту технического обслуживания.

Ключевые параметры

• Модель: Weishaupt WKGMS 70/3-A, исполнение ZM‑NR
• Диаметр фланца: DN 80
• Длина пламенной трубы: 462 мм
• Питание: 220/380 В
• Мощность: 1 400–9 600 кВт
• Вес: 340 кг; габариты: 215.2×78.8×97.8 см
• Рабочие условия: -15…+40 °C; давление газовой рампы 95–222 мбар

Конструкция и основные узлы

Горелка состоит из взаимозависимых модулей, реализованных по промышленным стандартам надежности. Ниже перечислены основные детали и их функциональная роль в системе горения:

• Топливный насос — обеспечивает стабильную подачу мазута под заданным давлением; рассчитан на работу с испарителями и подогревом топлива, допускает регламентную регулировку производительности.
• Датчик пламени — оптический/ионизационный сенсор для контроля наличия стабильного факела; реализует быстрый выход в аварийную блокировку при пропадании пламени.
• Топочный автомат — программируемый контроллер управления последовательностью розжига, модуляции и мониторинга параметров; поддержка интерфейсов для интеграции в АСУ ТП.
• Трансформатор розжига — высоковольтный блок для формирования искрового разряда; снабжен защитой по току и термоконтролем изоляции.
• Реле давления — контролирует давление топлива/воздуха в рампе; обеспечивает аварийную блокировку при выходе параметров за пределы допуска.
• Форсунки — распыляют мазут с заданной дисперсией; комплектуются форсунками различных типов для адаптации к качеству топлива.
• Сервопривод — позиционирует заслонки и регулирует подачу воздуха/газа для точной модуляции мощности.
• Клапан — многоступенчатые газовые и топливные клапаны безопасности с электромагнитным управлением и механическими уплотнениями.
• Электроды — контрольные и розжиговые электроды, выполненные с коррозионно-стойкими наконечниками для стабильного воспламенения смеси.

Эксплуатация и обслуживание

• Ежемесячные проверки: герметичность, состояние электропроводки, визуальный контроль форсунок и электродов.
• Профилактика 3–6 месяцев: чистка форсунок, тестирование датчиков и реле, проверка трансформатора розжига и систем заземления.
• Годовой осмотр: демонтаж пламенной трубы, замена уплотнений, калибровка топочного автомата и проверка сервоприводов.

Weishaupt WKGMS 70/3-A — промышленное решение с модульной архитектурой, разработанное для интеграции в современные котельные комплексы при строгих требованиях к экологии и энергоэффективности.
