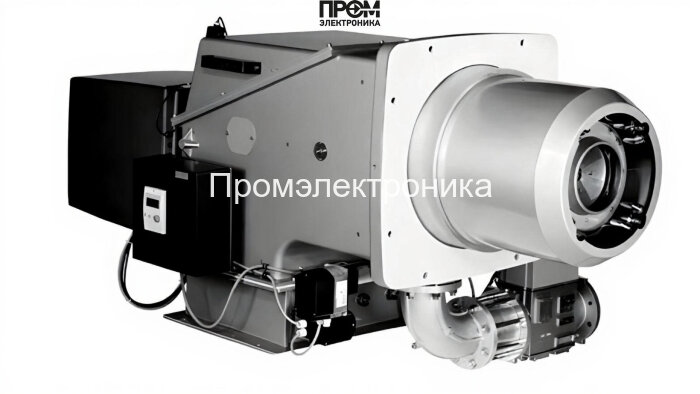

Газомазутная горелка Weishaupt WKGMS 40/2‑A, DN 100 — техническое описание

Мы предлагаем комбинированную газомазутную горелку Weishaupt WKGMS 40/2‑A (исп. ZMH) — решение промышленного класса для котельных и тепловых пунктов с диапазоном мощности 400–2500 кВт. Описание составлено в техническом стиле для инженеров и монтажников: акцент на конструктивных элементах, обслуживании и ключевых параметрах интеграции.

Краткий обзор конструкции

• Корпус и фланцевое присоединение DN 100 — механическая совместимость с типовыми котлами.
• Пламенная труба длиной 259 мм — стандартная длина для типовых горелочных камер.
• Комплект поставки включает голову сгорания и узлы крепления для быстрой установки.

Основные компоненты и их функции

• Топливный насос — обеспечивает подачу мазута с заданным перепадом давления, поддерживает стабильный режим факела при переходе между режимами.
• Датчик пламени — оптический/ионный контроль наличия горения, интегрируется в систему безопасности горелочного автомата.
• Топочный автомат — логика управления подачей топлива, запуск/останов, последовательность розжига и блокировок.
• Трансформатор розжига — высоковольтный узел для создания искрового разряда и поджига топлива на электродах.
• Реле давления — контроль давления в газовой рампе и масляной магистрали, обеспечивает аварийную остановку при отклонениях.
• Форсунки — распыление мазута с заданной аэродинамикой и размером капли для оптимального смешения с газом/воздухом.
• Сервопривод — механическое позиционирование заслонок и клапанов, реализует пропорциональную подачу топлива.
• Клапан — газовый и масляный запорные клапаны с быстродействием и герметичностью для безопасной работы.
• Электроды — элементы розжига и контроля искрового промежутка, выполнены из жаропрочных материалов.

Технические параметры для интеграции

• Мощность: 400–2500 кВт
• Номинальный диаметр: DN 100
• Электропитание: 220/380 В
• Давление газовой рампы: 26–51 мбар
• Рабочая температура: от −15 до +40 °C
• Вес: 135 кг; габариты: 130.8×40×64.3 см

Обслуживание и эксплуатация

• Регулярная проверка форсунок, чистка пламенной трубы и тест датчика пламени не реже 1 раза в год.
• Проверка трансформатора розжига и состояния электродов при каждой диагностике.
• Контроль реле давления и регулировка газовой рампы при вводе в эксплуатацию и после ремонтных работ.

Weishaupt WKGMS 40/2‑A — технически выверенная горелка для современных котельных систем, оптимизированная для надёжной работы в комбинированном режиме «газ/мазут». Модель обеспечивает безопасность, удобство обслуживания и простую интеграцию в существующие тепловые схемы.
