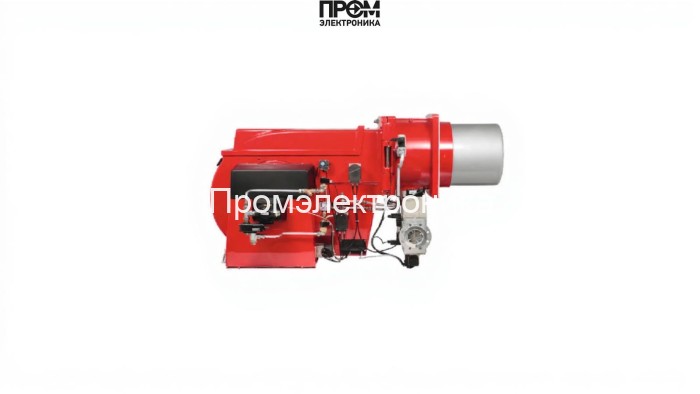

Газомазутная горелка Weishaupt RGMS 7/1‑D (DN 50, исп. ZMD) — техническое описание и комплектующие

Weishaupt RGMS 7/1‑D — промышленная комбинированная газомазутная горелка прогрессивного исполнения, оптимизированная для надёжной и экономичной работы в котельных и паровых установках. Конструкция и алгоритмы управления соответствуют современным требованиям энергоэффективности и безопасной эксплуатации: цифровое управление, поддержка модуляции и быстрое переключение между видами топлива. Горелка предназначена для диапазона мощности 300–1575 кВт и монтажа на фланец DN 50.

Ключевые характеристики

• Тип: комбинированная газомазутная горелка, прогрессивная реализация;
• Мощность: 300–1575 кВт, режимы двухступенчатого и модуляционного управления;
• Диаметр присоединения: DN 50, длина пламенной трубы 230 мм;
• Рабочее противодавление: от −2 до 12.5 мбар; электропитание 220 В;
• Расход топлива: 40–140 кг/ч (в зависимости от типа топлива и режима).

Основные узлы и компоненты горелки

В техническом описании особое внимание уделено составу узлов, обеспечивающих стабильное горение, безопасность и управляемость. В состав горелки входят:

• топливный насос — обеспечивает заданное давление и подачу жидкого топлива, оснащён системой подогрева и фильтрацией для стабильного распыла;
• датчик пламени (УФ‑датчик или ионизационный контроль) — быстро регистрирует состояние пламени и блокирует подачу топлива при отсутствии горения;
• топочный автомат — микропроцессорный менеджер горения с интерфейсом для диагностики, настройкой модуляции и защитных алгоритмов;
• трансформатор розжига — формирует высоковольтные импульсы зажигания, обеспечивая надёжное и повторяемое воспламенение;
• реле давления — контроль давления топливной линии и сигнализация аварийных отклонений, интегрируется с защитными логиками;
• форсунки — форсуночный блок для мазута с электрическим подогревом и промывочной схемой, регулируемая распыляющая геометрия;
• серво-привод — исполнительный механизм для точного позиционирования клапанов и заслонок при модуляции;
• клапан (электромагнитный и газовый блок клапанов) — двухступенчатая система отсечки класса A для безопасной работы;
• электроды — контрольные электроды розжига и ионизации, выполненные из термостойких материалов для длительного ресурса.

Эксплуатация и сервис

• Проектирование под цифровую телеметрию: интерфейсы для интеграции в SCADA и IIoT‑платформы;
• Простота доступа: откидной корпус и модульная компоновка узлов сокращают время ТО;
• Рекомендации: регулярная проверка состояния форсунок, УФ‑датчика, трансформатора розжига и топливного насоса.

Weishaupt RGMS 7/1‑D сочетает в себе надёжность немецкой инженерии и современные возможности управления, что делает её предпочтительным выбором для котельных с переменной нагрузкой и повышенными требованиями к безопасности и экономичности.
