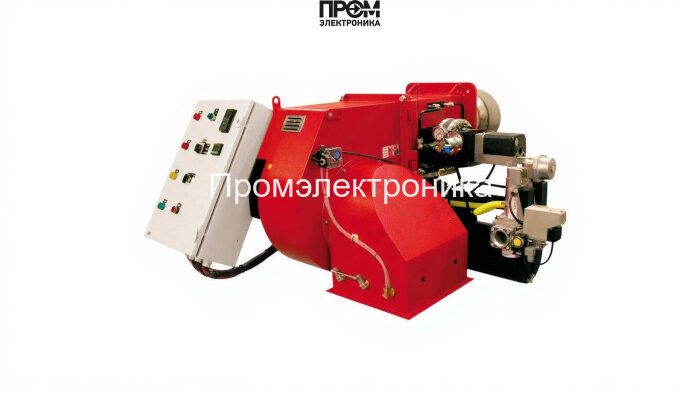

Газомазутная горелка Ecoflam MULTIFLAM 500.1 PR TL VGD 40.125 — техническое описание и состав узлов

Представленная комбинированная газомазутная горелка Ecoflam MULTIFLAM 500.1 PR TL VGD 40.125 разработана для промышленных котельных и теплогенераторов с диапазоном мощности 1200–5000 кВт. Конструкция моноблочного типа обеспечивает компактность монтажа и минимизацию теплопотерь при сохранении удобства обслуживания. Описание ориентировано на инженеров по эксплуатации, монтажников и специалистов по энергоаудиту: изложение строго техническое, с выделением ключевых узлов и их функций.

Ключевые конструктивные узлы и их функции

• Топливный насос — обеспечивает подачу мазута к форсуночному узлу с требуемым давлением и расходом (105–440 кг/ч). Оснащается системой подогрева и фильтрацией для поддержания вязкости топлива при температуре эксплуатации от −10 до +60 °C.
• Датчик пламени — оптический/ионный контроллер контроля наличия устойчивого пламени, интегрирован с аварийной блокировкой топочного автомата и системой отключения подачи топлива при потухании.
• Топочный автомат — встроенный блок управления и защиты; реализует последовательность розжига, контроль давления, диагностику неисправностей и интерфейс для внешней автоматики.
• Трансформатор розжига — генерирует высоковольтные импульсы для электродов розжига, обеспечивая надёжный старт при любых режимах топлива и давлении газовой рампы 10–30 мбар.
• Реле давления — контролирует предельно допустимые значения противодавления топки (0…18 мбар) и блокирует работу при аварийных перепадах.
• Форсунки — высокоточные распылители мазута в головке сгорания; используются в паре с мультиблоком VGD 40.125 для стабильного горения и оптимизации эмиссии NOx по EN676/EN267.
• Сервопривод — пропорциональное управление подачей воздуха и топлива; обеспечивает плавное регулирование PR‑версии и синхронизацию подачи с вентилятором высокого давления.
• Клапан — электромагнитный предохранительный клапан в форсуночном узле и двойной газовый клапан мультиблока класса «А» для газовой линии, обеспечивающие надежную герметизацию и быстрый перекрывающий отклик.
• Электроды — рабочие и контрольные электроды в головке сгорания; выполняют функции розжига и контроля ионизационного тока пламени.

Технические особенности и эксплуатационные преимущества

• Моноблочная компоновка с интегрированной газовой рампой DN125 и удлинённой пламенной трубой 554 мм — упрощённая установка в монтажном месте котла.
• Электродвигатель 11 кВт и уровень шума 91.4 дБ при высокой пропускной способности воздуха — оптимизированная аэродинамика и прочная конструкция вентилятора.
• IP55 — защита электрических узлов; опциональная станция подогрева и бак для работы с тяжелыми мазутами до 50°E.
• Плавное двухступенчатое и пропорциональное регулирование расхода топлива и воздуха для снижения выбросов и повышения КПД в реальных технологических режимах.

Рекомендации по монтажу и обслуживанию

• Устанавливать в отапливаемом помещении с доступом для ТО; проводить регулярную проверку герметичности газовой рампы и состояние форсунок.
• Периодическая проверка трансформатора розжига, состояния электродов и датчика пламени, а также тестирование реле давления и автоматики.
• Использовать оригинальные запчасти Ecoflam и рекомендованные фильтры при замене для поддержания параметров эмиссии и надёжности работы.

Ecoflam MULTIFLAM 500.1 PR TL VGD 40.125 — надежное инженерное решение для промышленных котлов, где требуется быстрое переключение топлив, точное управление горением и высокий уровень безопасности при эксплуатации.
