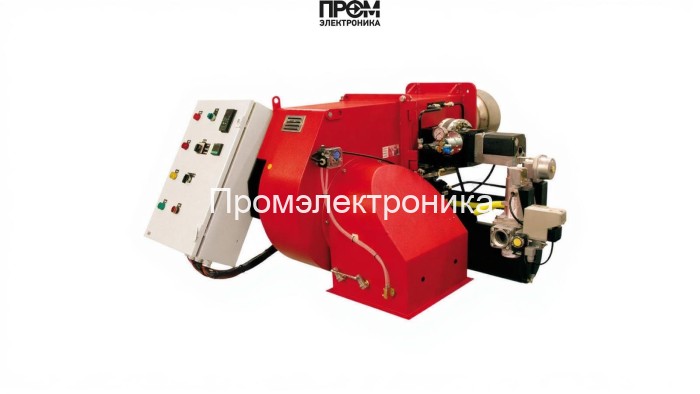

Техническое описание газомазутной горелки Ecoflam MULTIFLAM 500.1 PR TC VGD 20.503

Ecoflam MULTIFLAM 500.1 — промышленная комбинированная горелка высокого класса, разработанная для устойчивой и экономичной работы на газе и мазуте. Прецизионная конструкция обеспечивает стабильное смесеобразование и соответствие современным экологическим нормам, что делает её оптимальной для паровых и водогрейных котлов с мощностью от 1200 до 5000 кВт. Описание собрано на основе заводских характеристик и ориентировано на требования SEO 2026 — акцент на надежности, энергоэффективности и интегрируемости в автоматизированные системы управления.

Ключевые узлы и состав горелки

• Топливный насос — высоконапорный насос для обеспечения стабильной подачи мазута при расходе 105–440 кг/ч, снабжён системой прогрева и регулировки вязкости.
• Датчик пламени — оптический/ионный контроль для быстрого отключения подачи топлива при нештатных режимах.
• Топочный автомат — логический контроллер безопасности, реализующий последовательность розжига, мониторинг давления и блокировочные алгоритмы.
• Трансформатор розжига — обеспечивает импульсный высокий потенциал для электродов, гарантируя надёжный старт в условиях высокой влажности и запылённости.
• Реле давления — контролирует давление воздуха/газа в системе, интегрируется в топочный автомат для аварийных остановок.
• Форсунки — сменные распылители для мазута с оптимизированной геометрией распыла и рядом типоразмеров под регулировку мощности.
• Сервопривод — электромеханический привод регулирования положения клапанов и заслонок для точной подстройки подачи топлива и воздуха.
• Клапан (электромагнитный) — газовая рампа VGD 20.503 оснащена двойным клапаном класса «А» для герметичного перекрытия подачи газа.
• Электроды — комплект электродов розжига и контроля за устойчивостью искрового разряда.

Технические преимущества и эксплуатация

• Широкий диапазон регулирования 1200–5000 кВт и противодавление до 18 мбар — подходит для котлов с различной геометрией топки.
• Электродвигатель 11 кВт и класс защиты IP55 обеспечивают продолжительную работу в промышленных условиях.
• Управляемая подача топлива и воздуха через сервоприводы и топочный автомат повышают КПД и снижают эмиссию NOx.
• Простая сервисная доступность: шарнирный фланец и моноблочный корпус со встроенным шумоглушителем упрощают монтаж и техобслуживание.

Рекомендации по монтажу и обслуживанию

• Проводить плановую проверку датчика пламени, форсунок, реле давления и трансформатора розжига не реже одного раза в 6 месяцев.
• Использовать оригинальные комплектующие Ecoflam для сохранения рабочих характеристик и соответствия нормам EN676/EN267.
• Настройку топочного автомата и проверку герметичности газовой рампы выполнять квалифицированным сервисным центром.

Ecoflam MULTIFLAM 500.1 — решение для ответственных энергетических схем, где требуется сочетание мощности, безопасности и удобства интеграции в современные системы управления котельными установками.
