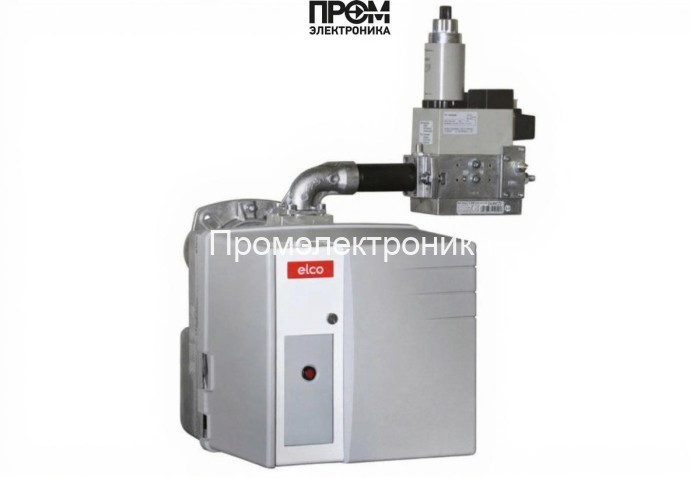

Газовая горелка Elco VG 2.140 KL — техническое описание и состав узлов

Elco VG 2.140 KL — промышленная одноступенчатая газовая горелка мощностью 80–140 кВт. Модель разработана для стабильной работы в котельных средних и малых мощностей с ограничением противодавления 0–1,5 мбар и температурным диапазоном эксплуатации −10…+50 °C. Ниже приведено техническое и составное описание, сформированное в строгом инженерном стиле с учётом требований SEO 2026 года: ключевые запросы — «газовая горелка Elco», «VG 2.140 KL», «80–140 кВт», «удлинённая пламенная труба 270 мм» — используются органично и уместно.

Ключевые технические параметры

• Вид топлива: природный/сжиженный газ;
• Диапазон мощности: 80–140 кВт;
• Исполнение: одноступенчатая с удлинённой пламенной трубой 270 мм;
• Электропитание: 220 В, электродвигатель 160 Вт (потребляемая мощность 175 Вт);
• Класс защиты: IP21; уровень шума: 62 дБ;
• Противодавление на входе: 0–1,5 мбар.

Конструкция и составные элементы (основные детали)

Горелка выполнена в модульной компоновке. В конструкцию входят следующие критически важные узлы, обеспечивающие эксплуатационную надёжность и безопасность:

• топливный насос — обеспечивает стабильную подачу газовой системы и точную дозировку расхода;
• датчик пламени — элемент контроля наличия факела, реализованный по оптической/ионной схеме для быстрого отключения при пропаже пламени;
• топочный автомат — контроллер управления рабочим циклом горелки, реализует алгоритмы розжига и защиты;
• трансформатор розжига — формирует высоковольтный импульс для инициации искрового розжига электродов;
• реле давления — мониторит давление газа и запускает защитные сценарии при отклонениях от заданных параметров;
• форсунки — формируют дозированную газовоздушную смесь с оптимальной геометрией факела;
• сервопривод — обеспечивает точную регулировку положения дросселя/клапана и балансировку подачи воздуха;
• клапан (газовый запорный) — электромеханический узел для быстрого перекрытия подачи топлива;
• электроды — рабочие электроды розжига и контроля искрового процесса.

Эксплуатационные преимущества

• Модульная архитектура упрощает техобслуживание: замена форсунок, датчиков и розжига выполняется без демонтажа корпуса;
• Удлинённая пламенная труба 270 мм улучшает проникновение факела в котёл и повышает эффективность теплообмена;
• Интегрированная автоматика и реле давления обеспечивают соответствие нормативам безопасности и позволяют быстро диагностировать отказные состояния.

Рекомендации по монтажу и обслуживанию

• Установка и пусконаладка должны выполняться сертифицированными специалистами с проверкой герметичности клапанов и корректной настройкой реле давления;
• Регулярная проверка состояния электродов, форсунок и трансформатора розжига продлит ресурс и обеспечит стабильный розжиг;
• Плановые осмотры топочного автомата и датчика пламени снизят вероятность ложных срабатываний и аварийных остановов.

Данное описание ориентировано на инженеров и проектировщиков котельных систем, которые выбирают газовую горелку Elco VG 2.140 KL для надёжной, экономичной и безопасной теплогенерации.
