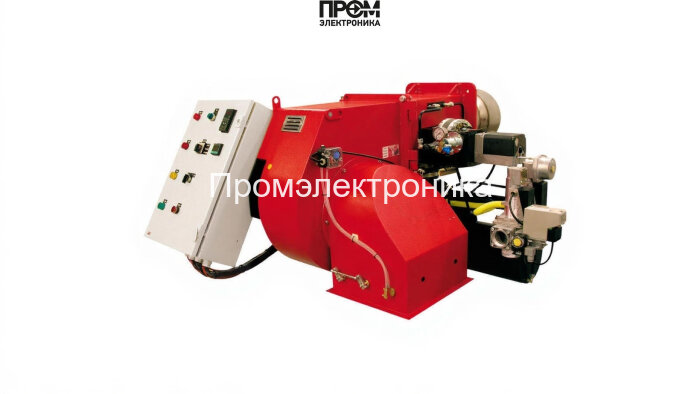

Газомазутная горелка Ecoflam MULTIFLAM 500.1 PR TC SGT

Техническое описание газомазутной горелки Ecoflam MULTIFLAM 500.1 PR TC SGT

Ecoflam MULTIFLAM 500.1 PR TC SGT — промышленная комбинированная (газ/мазут) горелка, спроектированная для надёжной работы в котельных и промышленных тепловых установках. Устройство обеспечивает регулируемую тепловую мощность в диапазоне 1200–5000 кВт при расходе топлива 105–440 кг/ч и предназначено для эксплуатации с природным газом (метан, пропан) и тяжёлыми жидкими топливами (мазут до 50°E при 50°C). Конструкция выполнена с учётом требований IP55 к электрооборудованию и обеспечивает упрощённый доступ к ключевым узлам для сервисного обслуживания.

Ключевые составные части

• Топливный насос — насос подачи мазута с регулируемой подачей и возможностью работы в составе узла предварительного подогрева.
• Датчик пламени — чувствительный фотоэлемент/ионный датчик для контроля наличия устойчивого горения и защиты от «пустого хода».
• Топочный автомат — блок управления последовательностью пуска/остановки, диагностики и защиты, выполненный в промышленном исполнении.
• Трансформатор розжига — высоковольтный блок, обеспечивающий искровой разряд на электроды для надёжного поджига топлива.
• Реле давления — прибор контроля давления топлива/воздуха для сработки защитных схем при отклонениях от заданных параметров.
• Форсунки — сменные распылители для жидкого топлива, обеспечивающие заданный профиль распыла и стабильность горения.
• Сервопривод — исполнительный механизм для точной регулировки заслонок и дозирования газа/мазута в соответствии с командой автоматики.
• Клапан — электромагнитные и предохранительные клапаны для быстрого перекрытия подачи топлива при аварии.
• Электроды — рабочие элементы розжига и контроля пламени, рассчитанные на длительный ресурс и простую замену.

Эксплуатационные характеристики и рекомендации

• Длина пламенной трубы: 354 мм — оптимальна для коротких камер сгорания.
• Электропитание: 220/380 В; электродвигатель 11 кВт; потребляемая мощность 36,5 кВт.
• Противодавление: 0–18 мбар; класс защиты электроники IP55; уровень шума 91,4 дБ.
• Монтаж: обеспечить доступ к голове сгорания и узлам обслуживания, предусмотреть фильтрацию мазута и систему подогрева при тяжёлом топливе.
• Техобслуживание: регулярная проверка состояния форсунок, электродов, датчика пламени, реле давления и состояния сервоприводов продлевает ресурс установки.

Модель оптимальна для паровых и водогрейных котлов мощностью 1200–5000 кВт, где требуется надёжная смена топлива и высокая степень автоматизации управления горением.
