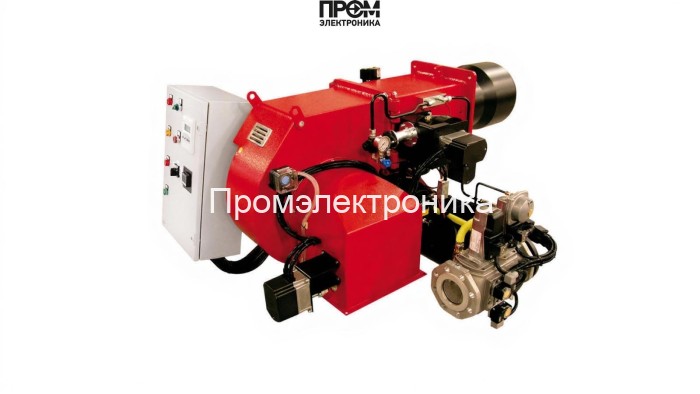

Газомазутная горелка Ecoflam MULTIFLAM 400.1 PR TC SGT

Техническое описание газомазутной горелки Ecoflam MULTIFLAM 400.1 PR TC SGT

Ecoflam MULTIFLAM 400.1 PR TC SGT — промышленная комбинированная газомазутная горелка класса «прогрессивная», спроектированная для стабильного, контролируемого и энергоэффективного сжигания топлива в диапазоне мощностей 875–3900 кВт. Конструкция ориентирована на котлы средней и большой мощности, обеспечивает адаптацию под противодавление 0–15 мбар и допускает интеграцию PID-регулятора для плавной модуляции. Электропитание 220/380 В, электродвигатель 7500 Вт, класс защиты электроники IP55.

Ключевые преимущества и назначение

• Универсальность: работа на газе (метан/пропан) и жидком топливе (мазут до 50°E), быстрое переключение режимов;
• Высокая мощность и широкий диапазон расходов топлива: 115–343 кг/ч при оптимальной регулировке подачи;
• Стабильность горения при противодавлении, компактная короткая пламенная труба (345 мм) для плотных топок;
• Соответствие современным требованиям по эмиссии и подготовка под опции снижения выбросов и экономии топлива;
• Лёгкое сервисное обслуживание: доступ к огневой голове, модульная замена узлов.

Комплектующие и состав горелки (обязательные компоненты)

• Топливный насос — обеспечивает стабильную подачу мазута под заданным давлением, совместим с опциями предварительного подогрева;
• Датчик пламени — оптический/ионный контроль наличия факела для быстрого отключения при аварии;
• Топочный автомат — менеджер горения с алгоритмами розжига, контроля и аварийного отключения;
• Трансформатор розжига — источник высокого напряжения для электродов, гарантирует надёжный запал;
• Реле давления — контроль давления в газовой рампе и системе подачи топлива, защита от падения/перепадов;
• Форсунки — дискретная и точная подача мазута, адаптируемая под вязкость и опции подготовки;
• Сервопривод — точное управление заслонками и клапанами для модуляции и двухступенчатой работы;
• Клапан — газовые и топливные запорные элементы с контролем герметичности и быстродействием;
• Электроды — зажигание и ионизационный контроль, устойчивые к термическим нагрузкам.

Технические параметры (осн. данные)

• Мощность: 875–3900 кВт; расход топлива: 115–343 кг/ч;
• Длина пламенной трубы: 345 мм; тип: короткая;
• Электродвигатель: 7500 Вт; потребляемая мощность системы: до 30000 Вт;
• Класс пылевлагозащиты: IP55; рабочая температура: −10…+60 °C;
• Подключения: Rp 2" / DN 65/80/100; уровень шума: 87.3 дБ.

Рекомендации по внедрению и обслуживанию

• Интеграция с PID-регулятором для плавной модуляции и оптимизации расхода топлива;
• Регламентное обслуживание: проверка форсунок, состояния электродов, герметичности клапанов и реле давления;
• При работе с тяжёлыми мазутами — использовать опции кольцевой подготовки и подогрева топлива, контролировать вязкость и температуру.

Ecoflam MULTIFLAM 400.1 PR TC SGT — решение для промышленных котельных и теплоцентралей, где требуются высокая надёжность, точный контроль горения и возможность работы в комбинированных режимах с минимальными эксплуатационными рисками.
