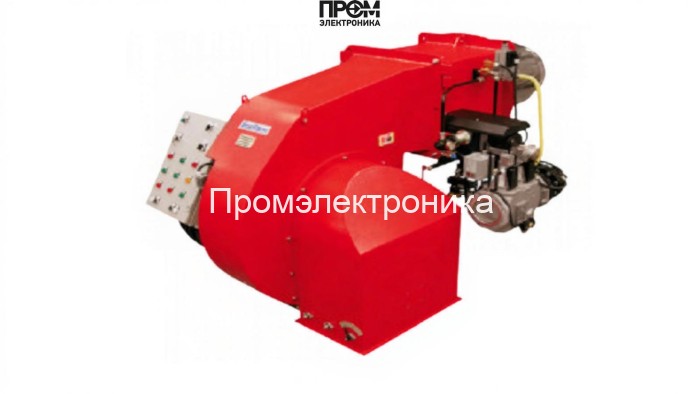

Газодизельная горелка Ecoflam MULTICALOR 1500.1 PR TC VGD 40.125

Газодизельная горелка Ecoflam MULTICALOR 1500.1 PR TC VGD 40.125 — техническое описание

Техническое описание предназначено для специалистов по котельному оборудованию и инжиниринговых служб. Газодизельная комбинированная горелка Ecoflam MULTICALOR 1500.1 PR TC VGD 40.125 разработана для индустриального и коммунального теплоснабжения с номинальным присоединением DN125 и диапазоном мощности 3690–15000 кВт. Конструкция ориентирована на надежность, сервисопригодность и точную регулировку подачи топлива и воздуха в соответствии с требованиями 2026 года по энергоэффективности и контролю эмиссий.

Ключевые параметры

• Тип: комбинированная газ/дизель, прогрессивное исполнение;
• Мощность: 3,69–15,00 МВт (3690–15000 кВт);
• Номинальный диаметр подсоединения: DN 125;
• Длина пламенной трубы: 590 мм (короткая);
• Расход топлива: 312–1268 кг/ч; давление рампы газа: 68–125 мбар;
• Класс пылевлагозащиты: IP55; рабочая t: от −10 до +60 °C.

Состав основных узлов и функций

Модульная архитектура MULTICALOR обеспечивает быструю диагностику и замену блоков. В состав горелки входят следующие критически важные компоненты, отвечающие за безопасность, управление и стабильность горения:

• топливный насос — обеспечивает стабильную подачу жидкого топлива при переключении с газа и поддерживает требуемое давление в рампе;
• датчик пламени — оптический/ионный контроль наличия пламени с быстрым откликом для срабатывания защитной логики;
• топочный автомат — электронный блок управления последовательностью пуска, контроля параметров и интеграции с ПЛК котельной;
• трансформатор розжига — формирует импульсы высокого напряжения для надежного поджига форсунок и электродов;
• реле давления — контроль давления рампы и аварийное прерывание подачи при выходе параметров за пределы допуска;
• форсунки — сменные сопла для дизельного режима с точной атомизацией и оптимизацией смеси;
• сервопривод — электропривод заслонки подачи воздуха/топлива с точным позиционированием и обратной связью;
• клапан — запорные и аварийные клапаны газа и дизеля с быстрым перекрытием;
• электроды — элементы розжига и мониторинга ионизационного тока для подтверждения стабильности горения.

Эксплуатация и сервис

• Периодическая проверка форсунок и очистка головы сгорания для сохранения оптимальной эмиссии и КПД;
• Проверка датчика пламени, трансформатора розжига и электродов при каждом плановом ТО;
• Контроль параметров реле давления и калибровка сервопривода для точного регулирования диапазона мощности;
• Использование оригинальных запасных частей и соблюдение регламента производителя для продления ресурса узлов.

Ecoflam MULTICALOR 1500.1 — решение для крупных котельных и технологических установок, где требуется надежное резервирование топлива, точное управление горением и соответствие современным требованиям по энергоэффективности и безопасности.
