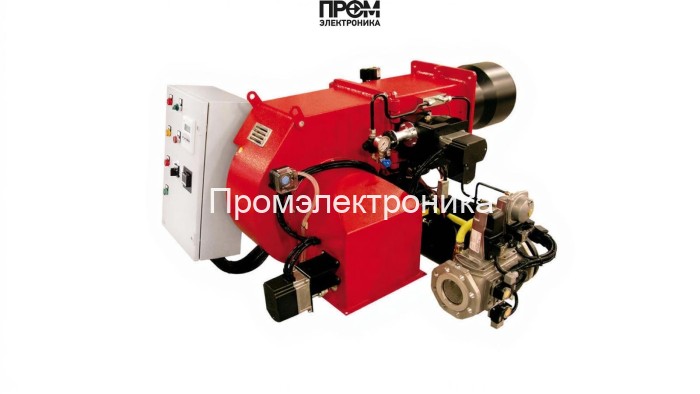

Газомазутная горелка Ecoflam MULTIFLAM 300.1 PR TC VGD 40.100

Техническое описание и конструктивные компоненты горелки Ecoflam MULTIFLAM 300.1 PR TC VGD 40.100

Газомазутная горелка Ecoflam MULTIFLAM 300.1 PR TC VGD 40.100 — промышленное двухтопливное решение для котлов и теплогенераторов, рассчитанное на мощность 630–3000 кВт. Модель выполнена в моноблоке с шумоизоляцией и защитой электроузлов по классу IP55, что обеспечивает надёжную эксплуатацию в тяжёлых промышленных условиях. Конструкция адаптирована к работе на природном и сжиженном газе, а также на мазуте до 50°E при температуре до +50 °C.

Ключевые технические параметры

• Диапазон мощности: 630–3000 кВт, плавное двухступенчатое регулирование.
• Расход топлива: 88–264 кг/ч.
• Номинальный диаметр подключения: DN100.
• Длина пламенной трубы: 330 мм (короткая огневая голова).
• Электропитание: 220/380 В; электродвигатель 5500 Вт; потребляемая мощность 27000 Вт.
• Противодавление в топке: 0–13 мбар; давление газа на рампе: 7.5–18.5 мбар (заводская настройка).
• Класс защиты: IP55; уровень шума: 87.3 дБ. Соответствие стандартам EN676/EN267/EN303 по выбросам NOx.

Составные узлы и назначение (обязательные элементы горелки)

• Топливный насос — обеспечивает стабильную подачу мазута под заданным давлением, критичен для качественного распыла и поддержания рабочей смеси.
• Датчик пламени — фиксирует наличие горения и формирует сигнал безопасности для топочного автомата.
• Топочный автомат — центральный контроллер безопасности и логики розжига/остановки, управляет последовательностью операций и блокировками.
• Трансформатор розжига — генератор высокого напряжения для электродов розжига, обеспечивает надёжное поджигание газомазаной смеси.
• Реле давления — контролирует давление топлива/воздуха, предотвращает работу при аварийных значениях и инициирует останов горелки.
• Форсунки — распыляют мазут в заданной фактуре; их геометрия и материал определяют устойчивость пламени и эмиссии.
• Сервопривод — позиционирует клапаны и заслонки для точного дозирования топлива и воздуха в режимах регулирования.
• Клапан — запорные и регулирующие элементы для газа и мазута; обеспечивают герметичность и безопасность при переключении топлива.
• Электроды — рабочие элементы розжига и контроля пламени, выполнены с учётом длительной износостойкости при частых включениях.

Преимущества конструктивного набора

• Модульность компонентов облегчает сервис и минимизирует время простоя; ключевые узлы доступны для быстрой замены.
• Пропорциональное управление и точное позиционирование сервоприводов обеспечивают экономию топлива и стабильность тепловой мощности.
• Защита электроузлов и использование датчиков повышают безопасность и снижают риск аварийных ситуаций.

Рекомендации по эксплуатации

• Регулярная проверка топливного насоса, форсунок и датчика пламени — ключ к стабильной работе при переходах между газом и мазутом.
• Профилактическая проверка трансформатора розжига и электродов перед сезоном интенсивной работы.
• Контроль реле давления и калибровка сервоприводов каждые 6 месяцев для сохранения точности регулирования.

Данное техническое описание ориентировано на специалистов по котельному оборудованию и инженеров по обслуживанию. Для подбора опций автоматического переключения топлива и сервисного сопровождения обращайтесь к официальному поставщику.
