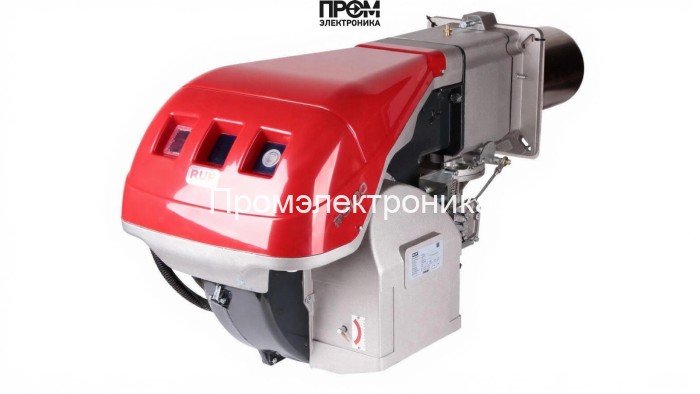

Газовая горелка RUF RS 100 TL

Газовая горелка RUF RS 100 TL — техническое описание и состав узлов

Газовая горелка RUF RS 100 TL спроектирована для промышленной и коммунально‑бытовой эксплуатации в диапазоне мощностей 232–1163 кВт. Конструкция ориентирована на стабильную работу в двухступенчатом режиме с удлинённой пламенной трубой 260 мм, что обеспечивает глубокое проникновение факела и равномерное распределение тепловой нагрузки по топочной камере. Описание выполнено в строгом техническом стиле с акцентом на состав основных узлов, параметры электропитания и требования к обслуживанию.

Ключевые технические параметры

• Тип: газовая, двухступенчатая горелка
• Диапазон мощности: 232–1163 кВт
• Длина пламенной трубы: 260 мм (удлинённая)
• Электропитание: 220 В / 380 В; потребляемая мощность — 1800 Вт; электродвигатель — 1500 Вт
• Класс пылевлагозащиты: IP44; уровень шума: 77 дБ
• Расход газа: 46.5–81.4 нм³/ч; противодавление: 0–9.5 мбар
• Габариты / вес: 109×52.7×55.5 см / 73 кг

Основные детали и состав горелки

Модульная конструкция RUF RS 100 TL включает критически важные узлы, отвечающие за подачу топлива, формирование факела, безопасность и управление. Комплектность и взаимозаменяемость элементов обеспечивают простоту интеграции и обслуживания.

• Топливный насос — обеспечивает стабильное давление подачи газа при изменении расхода и противодавления в топке.
• Датчик пламени — контролирует наличие факела, реализует аварийное отключение при его пропадании.
• Топочный автомат (панель управления) — реализует двухступенчатую логику, защитные алгоритмы и интерфейсы для интеграции с системой котла.
• Трансформатор розжига — высоковольтный блок для создания искры розжига электродов.
• Реле давления — контролирует рабочее и аварийное давление топлива в магистрали.
• Форсунки и узел смесеобразования — формируют оптимальную смесь воздух/газ для стабильного горения при разных нагрузках.
• Сервопривод и клапан подачи — обеспечивают точную двухступенчатую регулировку расхода и мгновенное перекрытие при аварии.
• Электроды зажигания — рабочие элементы розжига и контроля горения, выполненные из коррозионно‑устойчивых материалов.

Эксплуатация, обслуживание и интеграция

• Рабочая температура: 0–40 °C; при экстремальных условиях требуется модернизация защиты.
• Регламент: визуальная проверка и очистка пламенной трубы — ежеквартально; проверка датчиков, реле и трансформатора — не реже 1 раза в 6 месяцев; полная ревизия — ежегодно.
• Монтаж: соблюдать требования к заземлению, герметичности газопроводов и сопротивлению дымохода (противодавление 0–9.5 мбар).
• Интеграция: стандартные интерфейсы топочного автомата позволяют подключать горелку к системам АСУ ТП и котловым регуляторам.

Преимущества и применение

• Высокая надежность при широком диапазоне мощностей; экономия топлива в двухступенчатом режиме.
• Удлинённая пламенная труба снижает локальные перегревы и улучшает теплообмен.
• Применение: водогрейные и паровые котлы, теплогенераторы, технологические печи в пищевой, химической и строительной отраслях.

Газовая горелка RUF RS 100 TL — инженерное решение для задач 2026 года: оптимизированная конструкция узлов, современная автоматика и удобство обслуживания обеспечивают долгосрочную эксплуатационную эффективность и соответствие современным требованиям безопасности и энергоэффективности.
