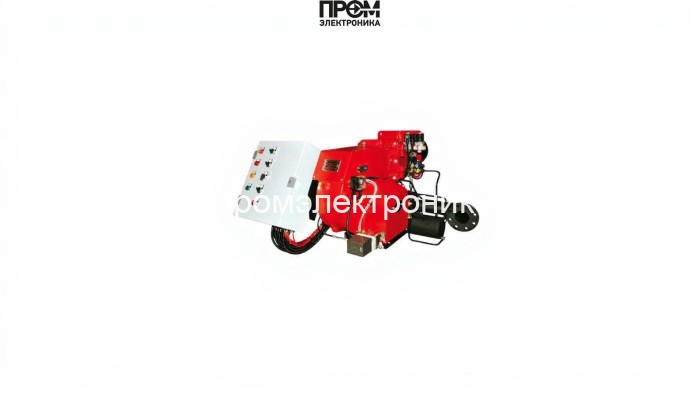

Техническое описание газомазутной горелки Ecoflam MULTIFLAM 1000.1 PR TC VGD 40.080

Ecoflam MULTIFLAM 1000.1 PR TC VGD 40.080 — промышленная комбинированная газомазутная горелка моноблочной конструкции, спроектированная для стационарных котельных и теплогенераторов. Оптимизирована для работы в диапазоне мощности 2 500–10 500 кВт и обеспечивает стабильное горение при противодавлении 0–28 мбар. Конструкция рассчитана на высокую энергоэффективность, минимизацию выбросов (EN676/EN267) и простоту интеграции в современные котельные схемы.

Коротко о ключевых параметрах

• Мощность: 2 500–10 500 кВт
• Расход топлива: 211–887 кг/ч
• Длина пламенной трубы: 470 мм (короткая)
• Фланцевое подключение: DN 80
• Электропитание: 220/380 В; электродвигатель 22 000 Вт; потребл. мощность 28 500 Вт
• Давление газовой рампы: 38–200 мбар; класс защиты IP55; уровень шума 95.6 дБ
• Рабочая температура: от −10 до +60 °C

Конструкция и состав — основные узлы

Моноблочная компоновка объединяет все функциональные блоки в звукоизолированном корпусе, что упрощает монтаж и техническое обслуживание. Для обеспечения надёжности и автоматизации предусмотрены следующие ключевые компоненты:

• Топливный насос — высоконапорная насосная группа для подачи мазута с возможностью подогрева и поддержания стабильного давления.
• Датчик пламени — оптический/ионный контроль для моментального обнаружения отсутствия горения и аварийного выключения.
• Топочный автомат — программируемая панель управления для последовательности запусков, межблочных блокировок и мониторинга параметров.
• Трансформатор розжига — обеспечивает надёжный искровой разряд для инициирования горения при переключении на газ.
• Реле давления — контроль давления топлива/газа с функцией аварийной блокировки при отклонениях от заданных значений.
• Форсунки — распылительные элементы с самоочисткой и возможностью быстрой замены; обеспечивают оптимальную факел-геометрию.
• Сервопривод — пропорциональное управление заслонками воздуха и регулировка газовой рампы для точной модуляции мощности.
• Клапан (двойной запорный) — электромагнитные запорные устройства класса «A» для исключения утечек топлива.
• Электроды розжига/контроля — долговечные электроды для надёжного розжига и контроля пламени.

Эксплуатация, безопасность и обслуживание

• Интеграция: подходит для паровых и водогрейных котлов, соответствующих EN303, фланцевое подключение DN80.
• Безопасность: дублирование запорных контактов, автоматические блокировки по датчикам пламени и реле давления.
• Техобслуживание: рекомендованы ежеквартальные проверки форсунок и фильтров, годовая инспекция электрических и запорных узлов.
• Ресурсы и запчасти: насосы, форсунки, электромагнитные клапаны, фильтры и элементы управления — доступны у официального поставщика.

Ecoflam MULTIFLAM 1000.1 спроектирована как универсальное решение для предприятий с высокими требованиями к надёжности, простоте обслуживания и соответствию современным нормам по выбросам. Оптимальный выбор для автоматизации котельных 2026 года, где критичны энергоэффективность и безопасность.
