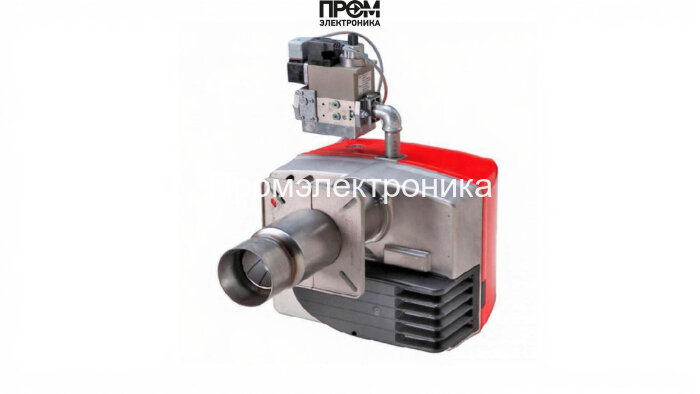

Газовая горелка CIB Unigas NG200 M-.MD.L.RU.A.1.25

Газовая горелка CIB Unigas NG200 M-.MD.L.RU.A.1.25 — техническое описание и состав

Представленная газовая горелка CIB Unigas NG200 спроектирована для промышленного и коммунального применения с модулируемой мощностью 42–200 кВт. Конструкция ориентирована на стабильное сгорание природного газа (метан) при широком диапазоне регулирования и минимальных колебаниях подачи топлива. Удлинённая пламенная труба длиной 270 мм повышает качество смешения и снижает влияние обратной температуры на стабильность факела.

Ключевые технические параметры

• Питание: 220 В, электродвигатель 180 Вт, потребляемая мощность 480 Вт;
• Класс защиты: IP40;
• Расход газа: 4.4–21 нм³/ч при давлении рампы 0.62–14.85 мбар;
• Противодавление допускается от −1 до 5 мбар;
• Соединение газовой рампы: Rp 1"; комплект: голова сгорания и газовая рампа;
• Масса: 20 кг; габариты: 66×37.4×56.5 см; рабочая температура −10…+50 °C.

Комплектующие и функциональные узлы

Для обеспечения надежной и безопасной работы горелка включает набор проверенных компонентов, каждый из которых реализует отдельную функцию управления подачей, розжигом и контролем пламени:

• Топливный насос (модуляция подачи топлива/давления) — управляет стабильностью подачи газа в рампу при изменениях нагрузки;
• Датчик пламени — контролирует наличие и корректность факела в реальном времени, обеспечивает аварийное отключение при пропадании пламени;
• Топочный автомат — логический блок управления последовательностью розжига, контроля и остановки горения;
• Трансформатор розжига — обеспечивает надёжную коммутацию искрового разряда для инициирования горения;
• Реле давления — следит за перепадом давления в газовом тракте и блокирует подачу при выходе параметров за пределы нормы;
• Форсунки — точные рабочие элементы подачи газа, обеспечивающие оптимальную смесь и экономию топлива;
• Сервопривод — обеспечивает точную позиционировку заслонок/клапанов для модуляции мощности;
• Клапан (запорный блок) — два запорных клапана в рампе и блок контроля герметичности для безопасного перекрытия подачи газа;
• Электроды — элементы розжига и контроля искры, выполнены с расчетом на длительный ресурс в динамическом режиме.

Преимущества и эксплуатация

• Модулируемая система управления снижает цикличность включений и оптимизирует расход газа;
• Компоненты легко обслуживаются: доступ к форсункам, клапанному блоку и датчикам реализован через сервисный модуль;
• Соответствие промышленным требованиям по давлению и защите позволяет интегрировать горелку в существующие котельные решения.

Рекомендовано выполнять ввод в эксплуатацию и переналадку под другое топливо только квалифицированным сервисом. Для достижения максимального КПД и безопасности следуйте инструкциям производителя и регламенту технического обслуживания.
