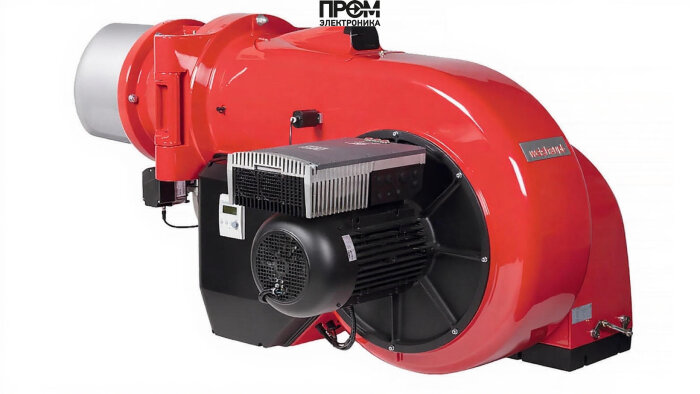

Газодизельная горелка Weishaupt WM-GL 50/2-A (DN 65) — техническое описание и состав

Предлагаем техническое описание комбинированной газодизельной горелки Weishaupt WM-GL 50/2-A, предназначенной для эксплуатации в промышленных котлоагрегатах с присоединением DN 65. Решение спроектировано для надёжной работы в диапазоне мощности 1–11 МВт и обеспечивает оптимальное соотношение эффективности, управляемости и безопасности при эксплуатации на газе и дизельном топливе.

Ключевые технические параметры

• Мощность: 1–11 МВт
• DN: 65 (фланцевое присоединение)
• Длина пламенной трубы: 457 мм
• Расход топлива: 147–924 кг/ч
• Электропитание: 220/380 В
• Электродвигатель привода: 21 000–22 700 Вт
• Потребляемая мощность блока управления: 245–505 Вт
• Противодавление: от -2 до 26 мбар; давление газовой рампы: 157–291 мбар
• Рабочий диапазон температур: -15…40 °C
• Вес/габариты: 475 кг; 209.3 × 151 × 107.1 см

Состав и ключевые узлы горелки

Конструкция WM-GL 50/2-A модульная и ориентирована на простое техническое обслуживание. Основные компоненты и их функции:

• Топливный насос — обеспечивает дозированную подачу дизельного топлива с требуемым давлением и стабильностью потока;
• Форсунки — формируют факельное распыление топлива для равномерного смешивания и полного сгорания;
• Клапан — газовый/топливный запорный элемент с быстрым срабатыванием для обеспечения безопасности и точного регулирования подачи;
• Сервопривод — обеспечивает позиционирование заслонок и дозирующих узлов для точного регулирования нагрузки;
• Трансформатор розжига — генерирует высоковольтные импульсы для инициирования стабильного поджига топлива;
• Электроды — элементы розжига и контроля искрового распределения в камере сгорания;
• Датчик пламени — ионный/оптический сенсор обеспечивает мгновенное обнаружение наличия пламени и передачу сигнала в систему безопасности;
• Топочный автомат — управляющий модуль с алгоритмами запуска, мониторинга и аварийной защиты;
• Реле давления — контроль допустимых давлений топлива и воздуха, защитное отключение при отклонениях.

Функциональные особенности и эксплуатация

• Комбинированная система подачи и переключения топлива обеспечивает автоматический переход между газом и дизелем без снижения стабильности горения.
• Модульное исполнение упрощает замену узлов (насосов, форсунок, датчиков) и снижает время ТО.
• Интегрируемая автоматика поддерживает дистанционный мониторинг и соответствие современным протоколам управления котельными хозяйствами 2026 года.

Рекомендации по безопасности и обслуживанию

• Пусконаладочные работы и проверку систем безопасности выполнять сертифицированным персоналом.
• Регулярно проверять состояние форсунок, электродов и датчиков пламени, а также корректность работы топочного автомата и реле давления.
• Использовать оригинальные запасные части Weishaupt для сохранения заявленных характеристик и безопасности эксплуатации.

Данное описание рассчитано на специалистов котельного хозяйства и инженеров по эксплуатации. Применение WM-GL 50/2-A обеспечивает высокую надёжность и соответствие современным требованиям по энергоэффективности и экологическим нормам.
