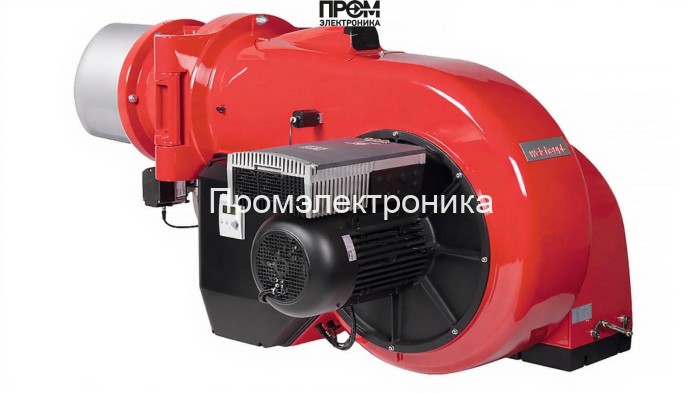

Газодизельная горелка Weishaupt WM-GL 50/1-A, DN 80 — техническое описание

Weishaupt WM-GL 50/1-A (исп. ZM‑R‑NR, DN 80) — комбинированная промышленная горелка для водогрейных и паровых котлов с диапазоном мощности 800–8000 кВт. Модель разработана для надёжной работы в режиме газ/дизель с автоматическим переходом между видами топлива и обеспечивает стабильное горение при переменных нагрузках и ограничениях по давлению. Конструкция ориентирована на длительную эксплуатацию, простоту сервиса и соответствие современным требованиям по выбросам и энергоэффективности.

Ключевые технические особенности

• Мощность: 800–8000 кВт; номинальный диаметр фланца: DN 80.
• Длина пламенной трубы: 442 мм; стандартная комплектация — голова сгорания в комплекте.
• Рабочий диапазон температур: -15…+40 °C; противодавление: -2…24 мбар.
• Электропитание: 220/380 В; потребляемая мощность 245–505 Вт.
• Вес и габариты: 460 кг; 205.8 x 151 x 105.8 см.

Составные элементы горелки

Конструкция WM‑GL 50/1‑A включает проверенные функциональные узлы, обеспечивающие безопасность и точность управления процессом горения:

• топливный насос для подачи жидкого топлива с регулировкой расхода и защитой от перегрузки;
• датчик пламени (оптический/ионизационный) для непрерывного контроля наличия устойчивого факела;
• топочный автомат — блок управления, реализующий логику розжига, перехода между режимами и диагностику;
• трансформатор розжига для создания стабильной искры при инициировании горения;
• реле давления и датчики давления рампы для контроля и аварийного отключения при отклонениях;
• форсунки для дизельного режима и газовые жиклёры/рампа для газового впрыска;
• сервопривод с обратной связью для точного дозирования воздуха и топлива при модуляции мощности;
• клапан(ы) подачи топлива с электропневматическим приводом и аварийным запиранием;
• электроды розжига и мониторинга — критичны для надёжного пуска и стабильности пламенного процесса.

Эксплуатация и обслуживание

• Пусконаладочные работы и монтаж выполнять квалифицированным персоналом в соответствии с инструкцией производителя.
• Регулярная проверка состояния форсунок, электродов и пламенной трубы — ключ к сохранению КПД и снижению выбросов.
• Тестирование датчика пламени, реле давления и топочного автомата не реже регламентных интервалов; при интенсивной эксплуатации — чаще.
• Рекомендуется предусмотреть фильтрацию топлива и защиту топливного насоса для продления срока службы механических компонентов.

Weishaupt WM‑GL 50/1‑A — решение для промышленных и коммунальных котельных, где востребованы высокая надёжность, удобство автоматизации и быстрая реакция при переходе на резервное топливо. При проектировании системы отопления учитывайте параметры рампы, границы противодавления и геометрию камеры сгорания для оптимального согласования с тягой и теплопотреблением объекта.
