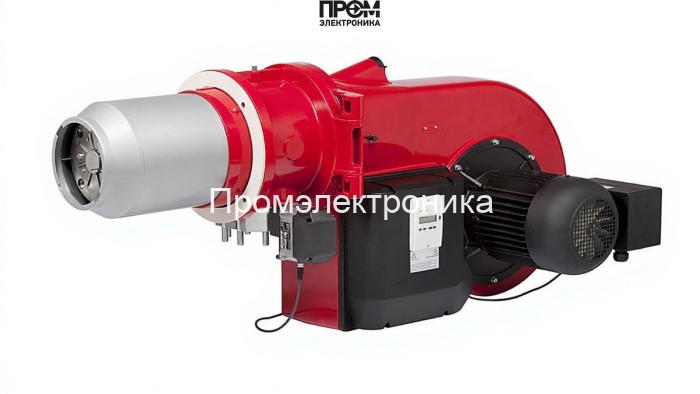

Газодизельная горелка Weishaupt WM-GL 30/2-A, DN 150 — техническое описание

Газодизельная комбинированная горелка Weishaupt WM-GL 30/2-A (исполнение ZM‑R, DN 150) разработана для промышленных и коммунальных котельных, где требуются высокая мощность и надежное резервирование топлива. Устройство обеспечивает диапазон тепловой отдачи 450–4100 кВт при минимальном потреблении топлива от ≈75,4 до 344,5 кг/ч. Конструкция ориентирована на длительную эксплуатацию, удобство обслуживания и простую интеграцию в существующие теплоэнергетические установки.

Ключевые технические параметры:

• Мощность: 450–4100 кВт;
• Номинальный диаметр фланца: DN 150;
• Длина пламенной трубы: 374 мм;
• Электродвигатель: 11 600 Вт; потребляемая электромощность: 120–430 Вт;
• Рабочие условия: температура от -15 до +40 °C; противодавление -2…16 мбар;
• Давление газа на рампе: 13–37 мбар; уровень шума: 93 дБ;
• Габариты и масса: 152×108.8×68.7 см, масса ≈170 кг.

Конструктивные элементы и функциональные узлы

Горелка комплектуется головкой сгорания и набором штатных узлов контроля и управления, спроектированных для безопасной работы в комбинированном режиме (газ/дизель). Ниже перечислены основные детали, формирующие работоспособность и безопасность системы:

• топливный насос — обеспечивает дозирование жидкого топлива и стабильный напор при переходах режимов;
• датчик пламени — контроль наличия факела и обеспечение отключения при потухании;
• топочный автомат — программируемый блок управления последовательностью розжига, контроля и защиты;
• трансформатор розжига — высоковольтный блок для образования искры при зажигании;
• реле давления — мониторинг топливного и газового давления с аварийной блокировкой;
• форсунки — распылители дизельного топлива с селективной подачей для стабильного горения;
• серво-привод (сервопривод) — механизм модуляции положения заслонок и клапанов;
• клапан(ы) — запорные и предохранительные элементы газо/топливной линии;
• электроды — системы зажигания и контроля искрообразования.

Преимущества и эксплуатация

• универсальность топлива и возможность быстрого переключения режимов;
• высокая повторяемость рабочих параметров при модуляции мощности;
• простота технического обслуживания благодаря доступной компоновке узлов;
• совместимость с котлами, рассчитанными на фланец DN 150 и аналогичную мощностную группу.

Рекомендуется выполнять сервисное обслуживание в соответствии с регламентом производителя: проверка и очистка головки сгорания, диагностика датчиков и реле, замена фильтров и форсунок по моточасам. Установка и обслуживание должны выполняться сертифицированными специалистами Weishaupt.
