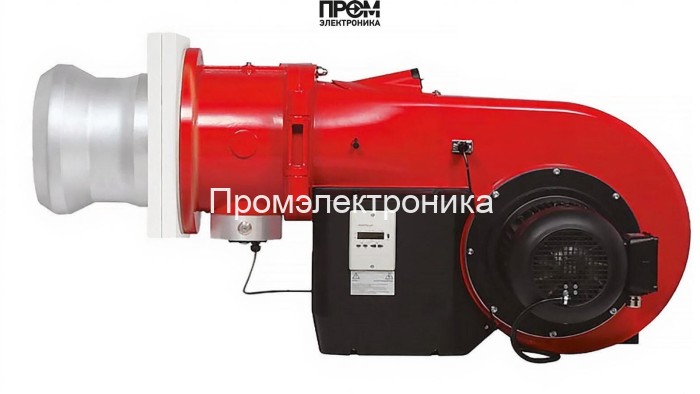

Газодизельная горелка Weishaupt WM-GL 30/1-A (DN 100) — техническое описание и комплектующие

Техническое описание предназначено для инженеров по эксплуатации и проектировщиков котельных. Горелка Weishaupt WM-GL 30/1-A — комбинированное промышленное устройство для надежного сжигания газа и дизельного топлива в диапазоне мощности 400–3500 кВт. Конструкция и компоненты спроектированы с расчётом на длительную эксплуатацию при противодавлении до 20 мбар и температуре от −15 до +40 °C. Описание содержит ключевые эксплуатационные параметры, принцип работы узлов и перечень основных деталей для быстрой интеграции в систему котла DN 100.

Ключевые параметры

• Модель: Weishaupt WM-GL 30/1-A, исполнение ZM-R-3LN
• Мощность: 400–3500 кВт
• Номинальный диаметр присоединения: DN 100
• Длина пламенной трубы: 473 мм
• Электропитание: 220/380 В, двигатель вентилятора 10 кВт
• Рабочие условия: противодавление −2…20 мбар, температура эксплуатации −15…+40 °C

Конструктивные узлы и комплектующие

Горелка включает модульную конструкцию, обеспечивающую простой доступ к обслуживанию и быстрому ремонту. В состав агрегата входят следующие основные детали и элементы управления:

• топливный насос — обеспечивает дозированную подачу жидкого топлива в форсунки и поддерживает стабильное давление в топливной системе;
• форсунки — распыляют дизельное топливо для оптимального смешивания с воздухом в камере сгорания;
• датчик пламени — оптический/пламенный датчик для мониторинга наличия и стабильности пламени с быстрым откликом;
• топочный автомат — блок управления режимами запуска, остановки, защиты и коррекции параметров горения;
• трансформатор розжига — генерирует импульсы высокого напряжения для надёжного поджига в любых режимах;
• реле давления — контролирует давление воздуха и топлива, обеспечивает аварийную блокировку при отклонениях;
• сервопривод — регулирует заслонки воздушной камеры и дозирование газа для поддержания коэффициента избытка воздуха;
• клапан — запорные и предохранительные клапаны для газа и топлива, предотвращающие утечки и обеспечивающие безопасность;
• электроды — высоковольтные компоненты поджига и контроля искрообразования в камере сгорания.

Эксплуатация и интеграция

• Модульная схема упрощает замену форсунок, насоса и датчиков без демонтажа основного корпуса.
• Интеграция с системами автоматики котла осуществляется через стандартные интерфейсы управления Weishaupt.
• Рекомендуется регламентное обслуживание: проверка форсунок, каналов топливоподачи, состояния электродов и трансформатора розжига.

Данная горелка оптимальна для промышленных котельных и теплоцентралей, где требуется высокая надёжность, гибкость топливных режимов и точное управление процессом горения. При проектировании систем учета и контроля учитывайте параметры DN 100, диапазон мощности и рабочие давления для корректного выбора трубопроводной и запорно-регулирующей арматуры.
