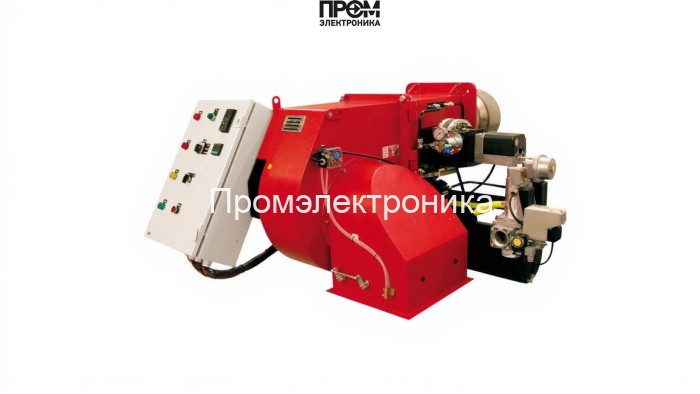

Газомазутная горелка Ecoflam MULTIFLAM 600.1 PR TL VGD 20.503

Газомазутная горелка Ecoflam MULTIFLAM 600.1 PR TL VGD 20.503 — техническое описание и состав узлов

Данный документ представляет собой сжатое и ёмкое техническое описание комбинированной газомазутной горелки Ecoflam MULTIFLAM 600.1 PR TL VGD 20.503 с указанием ключевых характеристик и перечня основных узлов для инженеров по эксплуатации и сервисных служб. Описание оптимизировано под современные SEO-требования 2026 года: используются целевые фразы, структурированные блоки и семантические маркеры для быстрого индексирования.

Ключевые характеристики

• Тип: комбинированная газомазутная горелка;
• Мощность: 1 500–5 800 кВт;
• Расход топлива: 132–510 кг/ч;
• Длина пламенной трубы: 554 мм (удлинённая);
• Класс пылевлагозащиты: IP55; рабочая температура: −10…+60 °C;
• Электропитание: 220/380 В; электродвигатель 15 000 Вт; потребл. мощность 41 000 Вт;
• Противодавление топки: 0–20 мбар; давление газа на рампе: 22.5–263 мбар;
• Габариты: 178.4 × 135.8 × 93.5 см; тип соединения: Rp 2".

Состав основных узлов и функциональные роли

Конструктивно горелка представляет собой моноблок с интегрированным мультиблоком VGD 20.503, обеспечивающим управление переходом между режимами. Ниже приведён список основных компонентов и их назначение:

• Топливный насос — обеспечивает подачу мазута под нужным давлением в систему подогрева и форсунку; имеет регулировку производительности и встроенные сальники для минимизации утечек.
• Датчик пламени — оптический/ионный модуль контроля присутствия пламени; формирует сигнал на топочный автомат при возникновении отклонений горения.
• Топочный автомат — контроллер безопасности и алгоритмов розжига/тушения; управляет последовательностью включения клапанов, трансформатора розжига и серводвигателя.
• Трансформатор розжига — высоковольтный модуль для электродугового розжига; обеспечивает стабильную и повторяемую инициацию искры к электродам.
• Реле давления — контроль подачи топлива/воздуха и срабатывание защит при превышении допустимых значений противодавления.
• Форсунки — распыляют мазут в камеру сгорания; конструкция форсунок оптимизирована под заданный диапазон расходов 132–510 кг/ч и обеспечивает мелкодисперсное распыление.
• Сервопривод (сервопривод) — автоматический привод для управления положением заслонок и газовых рамп, обеспечивает точную регулировку соотношения воздух/топливо.
• Клапан — электромагнитные газовые и топливные клапаны класса «А» с быстрым перекрытием для обеспечения взрывобезопасности и аварийного отключения.
• Электроды — пары искровых электродов для розжига и контроля ионизационного сигнала; выполнены из коррозионностойких сплавов.

Преимущества и эксплуатационные указания

• Быстрое переключение между газом и мазутом благодаря интегрированному мультиблоку VGD и сервоприводу;
• Высокая надёжность системы контроля пламени и розжига за счёт трансформатора и качества электродов;
• Рекомендации по ТО: регулярная проверка топливного насоса и форсунок, тестирование датчика пламени и реле давления, контроль целостности клапанов и сервоприводов.

Ecoflam MULTIFLAM 600.1 PR TL VGD 20.503 — промышленное решение для котельных и тепловых установок, где требуются надёжность, точность управления и соответствие современным нормам по выбросам и безопасности. Для корректной интеграции рекомендуется выполнять монтаж в соответствии с техническим паспортом производителя и регламентом EN.
