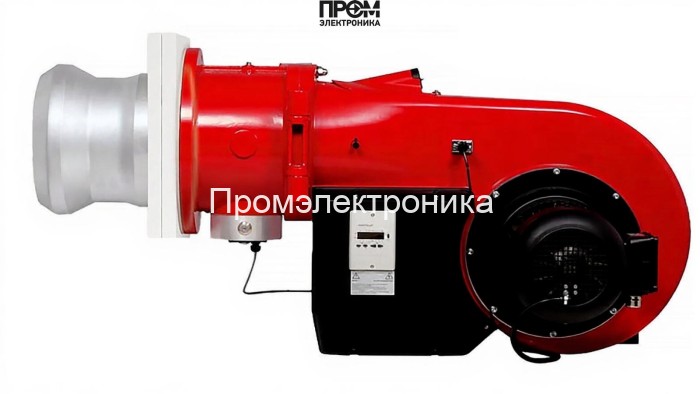

Газодизельная горелка Weishaupt WM-GL 30/1-A, 1 1/2, исп. ZM-T

Газодизельная горелка Weishaupt WM-GL 30/1‑A — техническое описание и состав

Предлагаемая комбинированная газодизельная горелка Weishaupt WM-GL 30/1‑A (артикул 21831012) — промышленное решение для котельных и тепловых агрегатов с мощностью 350–3100 кВт. Конструкция ориентирована на надёжную длительную эксплуатацию в диапазоне температур от −15 до +40 °C и обеспечивает высокую стабильность горения при переменных условиях подачи топлива. Описание составлено с учётом современных SEO‑требований 2026 года: ключевые фразы — «газодизельная горелка», «Weishaupt WM‑GL», «комбинированная горелка 350–3100 кВт» — используются в техническом контексте без повторов, обеспечивая релевантность запросам профессионалов и инженеров.

Конструктивные элементы и функциональные узлы

Горелка состоит из унифицированных модулей, каждый из которых отвечает за безопасную подачу топлива, управление подачей воздуха и надёжное воспламенение. Основные элементы включают:

• Топливный насос — обеспечивает дозированную подачу дизельного топлива к форсункам при переключении с газа; конструкция рассчитана на непрерывную работу при изменяющемся давлении.
• Форсунки — распыление топлива с заданной геометрией факела; используются сменные сопла для точной подстройки расхода 67.2–260.5 кг/ч.
• Датчик пламени — оптический/ионный контроль наличия стабильного горения, интегрированный в систему безопасности топочного автомата.
• Топочный автомат — центральный блок управления степенями мощности (трёхступенчатая схема), осуществляет последовательность розжига, контроля пламени и аварийного останова.
• Трансформатор розжига — генератор высоковольтных импульсов для электродов розжига; проработан с запасом по ресурсам и шумо-электрической совместимости.
• Реле давления — контролирует давление газа на рампе (72–290 мбар) и противодавление в камере (от −2 до 14 мбар), формируя защитные блокировки при отклонениях.
• Сервопривод — механический привод заслонок и клапанов для регулировки воздушно‑топливной смеси и модуляции трёх ступеней мощности.
• Клапан — газовый/топливный запорный элемент с электромагнитным управлением для аварийного перекрытия подачи топлива.
• Электроды — рабочие электронагреватели/электроды розжига и контроля ионизационного тока, обеспечивающие надёжное возникновение и поддержание искры.

Эксплуатационные характеристики и рекомендации

• Электропитание: 220/380 В; потребляемая мощность 110–430 Вт; электродвигатель — 8950 Вт для привода вентилятора.
• Монтаж: фланцевое соединение Rp 1 1/2" и стандартная пламенная труба длиной 374 мм; вес 160 кг.
• Обслуживание: регулярная проверка форсунок, состояния датчика пламени и трансформатора розжига; контроль давления рампы и работоспособности реле давления.

Weishaupt WM‑GL 30/1‑A оптимизирована для промышленных применений: резервирование топлива, плавная трёхступенчатая регулировка и модульная конструкция компонентов обеспечивают минимальные простои и упрощённый сервис. Техническое описание ориентировано на инженеров и монтажные бригады, которым важны надёжность, безопасные блокировки и точное соответствие параметрам котельной установки.
