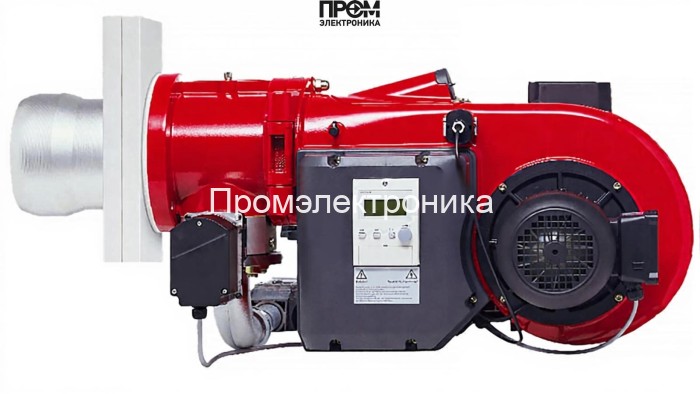

Газодизельная горелка Weishaupt WM-GL 10/4-A, 2, исп. ZM-R — техническое описание

Газодизельная комбинированная горелка Weishaupt WM-GL 10/4-A — профессиональное промышленное решение для котельных и тепловых пунктов с диапазоном мощности 130–1250 кВт. Описание подготовлено в техническом стиле с акцентом на ключевые параметры 2026 года: надежность, простота интеграции и эксплуатационная экономичность. Продукт оптимален для объектов с переменным снабжением топлива, где требуется оперативный переход между газовым и дизельным режимами при сохранении стабильно контролируемого пламени и безопасных рабочих параметров.

Комплектующие и принципы работы

• Топливный насос — обеспечивает подачу дизельного топлива под регулируемым давлением, совместим с блоком управления для плавного изменения расхода в диапазоне 20–84 кг/ч.
• Датчик пламени — оптический/ионный сенсор контроля наличия горения, интегрирован с топочным автоматом для мгновенного отключения при пропадании пламени.
• Топочный автомат — центральный контроллер логики запуска, розжига и мониторинга, реализует автоматический переход между топливами и интерфейс для обслуживания.
• Трансформатор розжига — обеспечивает стабильное высоковольтное подожжение электродов при старте, гарантируя надежный поджиг в любых условиях эксплуатации.
• Реле давления — контроль минимального/максимального давления топлива и воздуха, блокирует работу при выходе параметров за установленные пределы.
• Форсунки — распылители дизельного топлива в головке сгорания, выполнены для точной дозировки и равномерного формирования факела; взаимозаменяемы при обслуживании.
• Сервопривод — исполнительный механизм управления заслонкой и подачей газа, обеспечивает точную модуляцию мощности и быстрый отклик при переключениях.
• Клапан — запорные и регулирующие элементы газовой рампы, рассчитанные на рабочее давление 12–31 мбар и интеграцию с системой безопасности.
• Электроды — комплект розжига и измерения ионизационного тока, критичны для стабильного запуска и детекции качества пламени.

Ключевые технические параметры

• Мощность: 130–1250 кВт.
• Длина пламенной трубы: 224 мм (стандартная).
• Электропитание: 220/380 В; электродвигатель 1810 Вт; потребляемая мощность 65–370 Вт.
• Расход топлива: 20–84 кг/ч в зависимости от режима и настройки форсунок.
• Противодавление: от -2 до 8 мбар; тип соединения Rp 2".
• Уровень шума: около 83 дБ; рабочая температура: от -15 до +40 °C.
• Вес: 79 кг; габариты: 105.7 x 81.7 x 44.5 см; страна бренда — Германия.

Особенности эксплуатации и обслуживания

• Регулярная проверка датчика пламени, трансформатора розжига и состояния электродов обеспечивает безопасность запуска и сокращает простои.
• Профилактическая чистка головки сгорания и форсунок поддерживает нормативный расход и стабильность факела.
• Калибровка топочного автомата и проверка реле давления выполняются по регламенту производителя для поддержания точной модуляции мощности.
• Сервопривод и клапаны требуют проверки на износ и утечки при каждом плановом обслуживании; замена расходников — электроды и форсунки — по результатам диагностики.

Weishaupt WM-GL 10/4-A — модульная и технологически зрелая конструкция для интеграции в промышленные котлы и блочные установки. Комплект основных узлов (топливный насос, датчик пламени, топочный автомат, трансформатор розжига, реле давления, форсунки, сервопривод, клапан, электроды) реализован с прицелом на долгосрочную эксплуатацию, упрощённую диагностику и соответствие современным требованиям энергоэффективности и безопасности 2026 года.
