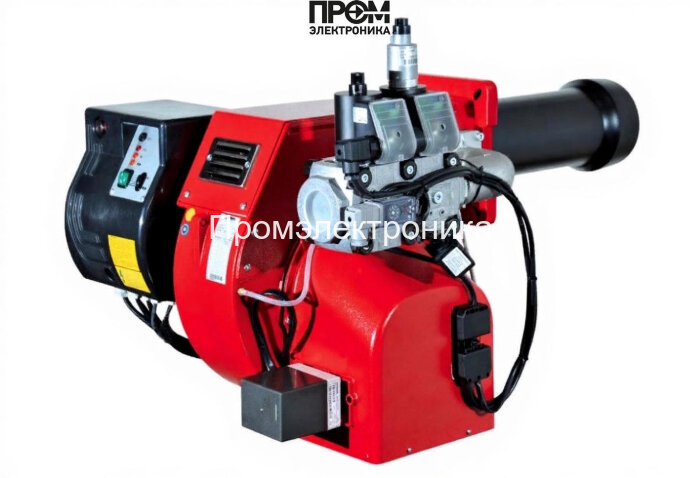

Газовая горелка Ecoflam BLU 700.1 PR Low Nox TC MB-DLE 415

Газовая горелка Ecoflam BLU 700.1 PR Low Nox TC MB‑DLE 415 — техническое описание и конструктивные узлы

Предлагаемая газовая горелка Ecoflam BLU 700.1 PR Low Nox — промышленный модуль для котельных и технологических процессов, спроектированный с прицелом на энергоэффективность и экологическую безопасность 2026 года. Конструкция обеспечивает стабильный диапазон мощности 270–700 кВт, совместимость с питанием 220/380 В и адаптацию к противодавлению 0–7 мбар. Описание выполнено в техническом стиле, ориентировано на специалистов по эксплуатации и монтажу, содержит ключевые элементы системы и рекомендации по обслуживанию.

Основные узлы и составные детали

• Топливный насос — обеспечивает подачу газовой смеси и стабилизацию давления на рампе, рассчитан на работу в диапазоне 8–23 мбар.
• Датчик пламени — электронный сенсор контроля горения, обеспечивает мгновенное отключение при пропадании факела и интеграцию с системой безопасности.
• Топочный автомат — контроллер управления последовательностью розжига, остановки и аварийной сигнализации, отвечает за логику взаимодействия узлов.
• Трансформатор розжига — источник высокого напряжения для электродов, гарантирует надёжный запуск при температуре окружающей среды от −10 до +60 °C.
• Реле давления — мониторит давление воздуха/газа в системе, блокирует подачу при отклонениях от заданных параметров.
• Форсунки — комплект сменных распылителей и сопел для формирования оптимального факела и снижения NOx за счёт точного смесеобразования.
• Сервопривод — управляет заслонками и дозировкой воздуха/газа для поддержания требуемой тепловой мощности и коэффициента избытка воздуха.
• Клапан — многоступенчатая система газовых запорных клапанов с автоматикой безопасности и быстрым электромагнитным ответом.
• Электроды — электродные пары для розжига и контроля пламенного канала, выполнены из жаропрочного сплава для длительного ресурса.

Технические преимущества и эксплуатация

• Low Nox конструкция с короткой пламенной трубой 174 мм уменьшает выбросы NOx без потери КПД.
• Модульность узлов (насос, форсунки, сервопривод) позволяет быстро проводить ремонт и модернизацию на месте.
• Электродвигатель 1100 Вт и потребляемая мощность 1600 Вт оптимизированы для минимизации пиковых нагрузок на питающую сеть.
• IP40 защита и эксплуатация при температуре −10…+60 °C обеспечивают надёжность в типичных промышленных условиях.

Монтаж и регламент обслуживания

• Установка на фланцевое соединение Rp 1 1/2", соблюдение габаритов 71.7×60.8×48.8 см при проектировании камеры.
• Регулярная проверка датчика пламени, состояния электродов и трансформатора розжига — не реже одного раза в 6 месяцев.
• Контроль давления рампы и работоспособности реле давления при вводе в эксплуатацию и после капитальных ремонтов.
• Профилактическая замена форсунок и проверка сервоприводов для сохранения точности регулировки смеси и снижения выбросов.

Ecoflam BLU 700.1 PR Low Nox TC MB‑DLE 415 — решение для промышленных и модульных котельных, где ключевыми требованиями являются экологичность, повторяемость тепловой мощности и удобство технической эксплуатации. Технический пакет и комплектующие обеспечивают простую интеграцию в существующие паровые и водогрейные системы.
