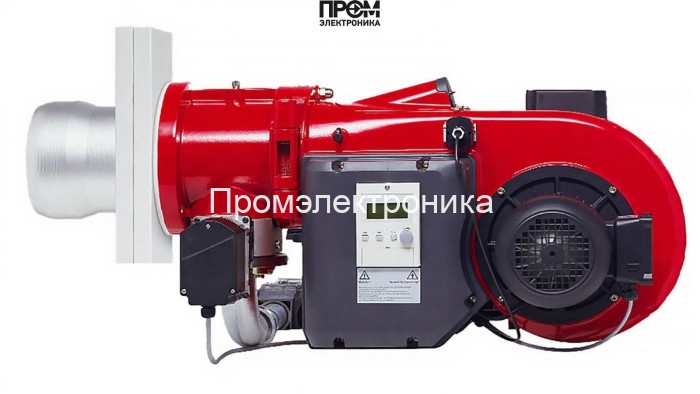

Газодизельная горелка Weishaupt WM-GL 10/3-A, DN 80, исп. ZM-R

Газодизельная горелка Weishaupt WM-GL 10/3-A, DN 80, исп. ZM‑R — техническое описание

Газодизельная комбинированная горелка Weishaupt WM‑GL 10/3‑A (DN 80, исполнение ZM‑R) — модульный промышленный агрегат для теплогенераторов мощностью 110–1000 кВт. Конструкция ориентирована на высокую надёжность, простоту интеграции и удобство сервисного обслуживания. Питание — 220/380 В, длина пламенной трубы 224 мм, расход топлива 20–84 кг/ч. Описание составлено в техническом стиле и оптимизировано под SEO 2026 года: ясные заголовки, семантические блоки и ключевые параметры в начале текста.

Ключевые характеристики

• Мощность: 110–1000 кВт;
• Тип: комбинированная (газ/дизель), номинал DN 80;
• Длина пламенной трубы: 224 мм;
• Электропитание: 220/380 В; потребление управления 110–280 Вт; двигатель 1300–1800 Вт;
• Расход топлива: 20–84 кг/ч; противодавление -2…10 мбар; давление рампы 9–14 мбар;
• Рабочая температура: -10…+40 °C; уровень шума 81 дБ; масса 79 кг.

Конструктивные узлы — состав горелки

Модель выполнена по модульной схеме, что упрощает доступ к критическим компонентам и сокращает время сервисных операций. В состав горелки входят следующие основные детали:

• топливный насос — обеспечивает стабильную подачу дизельного топлива и поддержание давления в форсунках;
• форсунки — узел точного распыления топлива с оптимизированной геометрией сопла для равномерного горения;
• датчик пламени — оптический/ионный сенсор для контроля устойчивости факела и безопасного отключения при сбое;
• топочный автомат — программируемый контроллер управления этапами розжига, модуляции и защиты;
• трансформатор розжига — высоковольтный узел для формирования искрового разряда при старте;
• реле давления — контроль подачи топлива и блокировка при превышении/падении давления;
• сервопривод — исполнительный механизм для регулировки заслонок и дозирования топлива/газа;
• клапан — электронно-механические запорные элементы для газовой и дизельной магистралей;
• электроды — рабочие элементы розжига и контроля факела, изготовлены с учётом износостойкости.

Преимущества и эксплуатация

• Гибкость топлива: автоматическое переключение между газом и дизелем обеспечивает резервирование и устойчивость работы.
• Модульность: быстрая замена узлов и снижение времени простоя при ремонте.
• Точность управления: топочный автомат и сервопривод обеспечивают плавную модуляцию мощности и экономичную эксплуатацию.
• Безопасность: датчик пламени, реле давления и запорные клапаны реализуют многоуровневую защиту.

Рекомендации по обслуживанию

• регулярная проверка состояния форсунок и топливного насоса, очистка элементов распыления;
• контроль работоспособности датчика пламени и состояния электродов перед сезоном интенсивной эксплуатации;
• проверка трансформатора розжига и топочного автомата на соответствие заводским параметрам;
• плановое тестирование реле давления и запорных клапанов для обеспечения безопасности.

Weishaupt WM‑GL 10/3‑A — решение для промышленных и коммунальных котельных, где важны надёжность, точность модуляции и возможность работы в резервном режиме. Техническая реализация узлов и качественные комплектующие обеспечивают длительный ресурс и равномерное горение при требуемых тепловых нагрузках.
