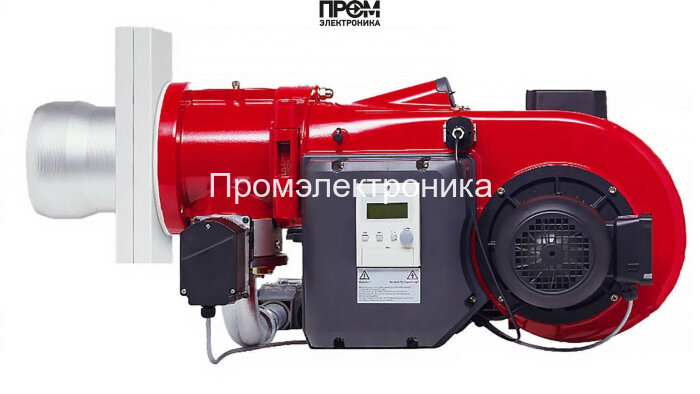

Газодизельная горелка Weishaupt WM-GL 10/3-A, DN 65 — техническое описание и состав

Газодизельная горелка Weishaupt WM-GL 10/3-A (исполнение ZM‑R, DN 65, артикул 21811614) — профессиональное комбинированное решение для промышленных и модульных котельных. Модель обеспечивает рабочий диапазон мощности 110–1000 кВт и рассчитана на надёжную автоматическую смену топлива при колебаниях подачи газа. Конструкция адаптирована к эксплуатации при температуре от -10 до +40 °C, выдерживает противодавление от -2 до 10 мбар и давление газовой рампы 9–17 мбар.

Ключевые технические параметры

• Вид топлива: газ / дизель — комбинированная схема с автоматическим переходом на резервный источник;
• Мощность: 110–1000 кВт; расход топлива: 20–84 кг/ч;
• Длина пламенной трубы: 224 мм; номинальный диаметр подключения: DN 65;
• Электропитание: 220 В / 380 В; потребляемая электрическая мощность: 110–280 Вт;
• Электродвигатель привода: 1300–1800 Вт; уровень шума: 81 дБ; масса: 79 кг.

Конструктивные узлы и состав горелки

Горелка построена по модульному принципу и включает набор ответственных компонентов, обеспечивающих корректное образование факела, безопасность и автоматическое управление процессом горения:

• Топливный насос — обеспечивает стабильную подачу дизельного топлива под требуемым давлением и точную дозировку при переходе в резервный режим;
• Форсунки — высокоточные распылители для дизельной части с оптимизированной характеристикой распыла, минимизирующие эмиссии;
• Клапан(ы) газа и топлива — многоуровневая запорная система с электроприводом для быстрого и безопасного перекрытия;
• Сервопривод — управляет положением заслонок и дозирующими органами, обеспечивает пропорциональное соотношение воздуха и топлива;
• Датчик пламени и электроды — оптические/ионные и электроды розжига контролируют наличие факела и обеспечивают безопасное гашение/перезапуск;
• Трансформатор розжига — высоковольтный источник для надежного поджига смеси в широком диапазоне рабочих условий;
• Топочный автомат — интегрированная система управления горением с функциями самодиагностики, логирования событий и защит по давлению/температуре;
• Реле давления — блок контроля давления рампы и подачи топлива, реализует логику переключения режимов и аварийной остановки.

Функциональность и автоматизация (SEO 2026 — акцент на энергоэффективность и IIoT)

WM-GL 10/3-A спроектирована с учётом современных требований энергоэффективности и промышленной автоматизации: встроенная автоматика поддерживает точную модуляцию мощности, минимизирует избыточный расход топлива и позволяет интегрировать горелку в систему удалённого мониторинга (IIoT) для контроля параметров горения в реальном времени. Конструкторские решения обеспечивают стабильность факела при нестабильном давлении газа и быстрый перевод на дизельный режим без потери КПД котельной установки.

Обслуживание и эксплуатация

• Монтаж и пусконаладка — только сертифицированными специалистами в соответствии с паспортом Weishaupt и нормативами ПУЭ/ПТЭ.
• Регламент технического обслуживания включает проверку форсунок, топливного насоса, датчика пламени и электрических соединений не реже раз в 3 месяца при интенсивной нагрузке.
• Рекомендуется регулярная проверка реле давления и трансформатора розжига для предотвращения непредвиденных остановок.

Заключение

Weishaupt WM-GL 10/3-A — надёжная газодизельная горелка с продуманной модульной архитектурой и полным набором исполнительных и контрольных узлов: топливный насос, форсунки, клапаны, сервопривод, датчик пламени, электроды, трансформатор розжига, топочный автомат и реле давления. Решение оптимально для промышленных и модульных котельных, где важны отказоустойчивость, быстрая смена топлива и соответствие современным требованиям энергоэффективности и цифрового мониторинга.
