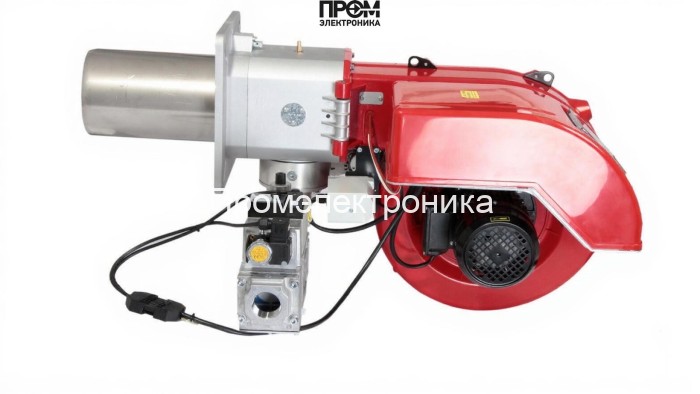

Газовая горелка RUF TRG 150 P MB-DLE 420

Газовая горелка RUF TRG 150 P MB-DLE 420 — техническое описание и состав узлов

Предлагаемое промышленное решение RUF TRG 150 P MB-DLE 420 разработано для стабильной и управляемой подачи тепла в котельных и технологических установках. Горелка двухступенчатая, с мощностью 372–1512 кВт и рабочим расходом газа 38–153 нм³/ч, обеспечивает точную модуляцию подачи топлива при давлении рампы 3.2–29 мбар и допустимом противодавлении до 10.25 мбар. Конструкция ориентирована на долговременную эксплуатацию в условиях промышленной нагрузки, соответствует требованиям безопасности и допускает простую сервисную замену модулей.

Ключевые функциональные узлы

• Топливный насос — обеспечивает стабильное и дозированное давление подачи газа на рампу, адаптируется под двухступенчатую схему управления.
• Датчик пламени — электронный модуль контроля устойчивости искры и факела, обеспечивает мгновенное прерывание подачи при детектировании отсутствия горения.
• Топочный автомат — управляющий блок с логикой двухступенчатого запуска и аварийной блокировкой, интегрируется с системами безопасности котла.
• Трансформатор розжига — обеспечивает высоковольтный импульс для электродов, гарантирует надежный запуск в широком диапазоне температур.
• Реле давления — контроль давления газовой рампы и аварийная сигнализация при выходе параметров за пределы 3.2–29 мбар.
• Форсунки — обеспечивают равномерное распыление газа в смешивающей камере, оптимизированы под расход 38–153 нм³/ч.
• Сервопривод — регулирует положение клапана и подачу воздуха/газа в обеих ступенях, повышая точность управления нагрузкой.
• Клапан (запорный/регулирующий) — электромеханический элемент для быстрого перекрытия и точной дозировки топлива в аварийных и рабочих режимах.
• Электроды — контрольные и зажигательные электроды, выполнены из материалов с высокой коррозионной и термической стойкостью.

Технические параметры и эксплуатация

• Мощность: 372–1512 кВт; расход газа: 38–153 нм³/ч.
• Давление рампы: 3.2–29 мбар; противодавление: 0–10.25 мбар.
• Электропитание: 380 В; электродвигатель вентилятора: 200 Вт; класс защиты IP40.
• Габариты: 43.3×42×34.8 см; вес: 12 кг; пламенная труба: 280×190 мм.
• Рекомендации по монтажу и техобслуживанию: фильтрация газа, проверка датчика пламени и трансформатора розжига при каждом ТО, регламентная проверка реле давления и работы сервопривода.

Преимущества для индустрии

• Модульная архитектура упрощает замену топливного насоса, форсунок и электродов без длительного простоя.
• Интегрированный топочный автомат и датчик пламени повышают безопасность и сокращают риск аварий.
• Точная подстройка через сервопривод и реле давления обеспечивает экономичность и соответствие современным требованиям энергоэффективности 2026 года.

Данная конфигурация обеспечивает высокую надёжность эксплуатации в промышленных котельных, пищевой, химической и коммунальной сферах, где критичны точность регулировки и безопасность работы горелочного оборудования.
