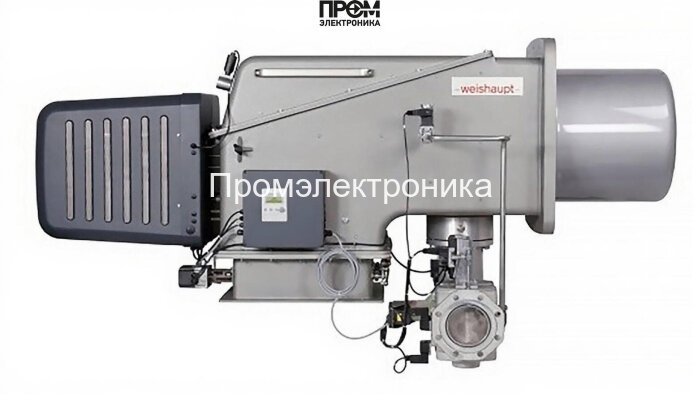

Газодизельная горелка Weishaupt WKGL 80/1-A, DN 100 — техническое описание и состав

Предлагаем техническое описание комбинированной газодизельной горелки Weishaupt WKGL 80/1-A (исп. 3LN) — промышленного модуля мощностью 1 800–17 000 кВт, оптимизированного для современных котельных решений 2026 года. Конструкция ориентирована на надёжную длительную эксплуатацию в диапазоне температур от −15 до +40 °C и выполнена со стандартным присоединением DN 100. Модель продаётся в заводской комплектации с головой сгорания и пламенной трубой длиной 510 мм. Электропитание: 220/380 В.

Ключевые узлы и состав горелки

Ниже приведён перечень основных функциональных узлов, входящих в конструкцию, с акцентом на критические компоненты, обеспечивающие безопасность и управляемость:

• Топливный насос — обеспечивает стабильную подачу дизельного топлива при переходе в резервный режим и поддерживает требуемое давление системы подачи.
• Форсунки — точечная подача распылённого топлива для равномерного горения и минимизации выбросов.
• Датчик пламени — оптический/ионный контроль наличия факела, интегрированный в систему безопасности.
• Топочный автомат — контроллер управления последовательностью розжига, мониторинга и аварийного отключения.
• Трансформатор розжига — обеспечивает надёжный искровой розжиг при старте в газовом и дизельном режимах.
• Реле давления — контролирует давление рампы газа и запускает защитные сценарии при отклонениях (224–297 мбар).
• Сервопривод — исполнительный механизм для регулировки клапанов и заслонок в автоматическом режиме.
• Клапан (газовый/топливный) — многоступенчатая система перекрытия и дозирования топлива.
• Электроды — элементы розжига и контроля ионизационного сигнала, обеспечивающие повторяемый старт и стабильность горения.

Технические характеристики и эксплуатационные преимущества

• Мощность: 1 800–17 000 кВт — широкая адаптация под технологические и коммунальные нагрузки.
• Номинальный диаметр: DN 100 — фланцевое подключение для стационарных котлов.
• Давление газовой рампы: 224–297 мбар — точная балансировка подачи газа через реле давления и регуляторы.
• Питание: 220/380 В — совместимость с промышленными системами питания.
• Длина пламенной трубы: 510 мм; вес: 420 кг; габариты: 263.4×101×159.1 см.
• Исполнение 3LN — продвинутая автоматика и защитные алгоритмы для быстрого переключения режимов.

Интеграция, безопасность и обслуживание

Данная горелка спроектирована для интеграции в современную систему управления котлом: топочный автомат взаимодействует с внешними контроллерами, а встроенные датчики и реле обеспечивают многоуровневую защиту. Регламентное обслуживание включает проверку форсунок и электродов, тестирование датчика пламени, проверку реле давления и работоспособности трансформатора розжига, а также техническую диагностику сервоприводов и клапанов. Для стабильной работы рекомендуется ежегодная калибровка автоматики и замена критических расходных деталей сервисными инженерами.

Заключение

Weishaupt WKGL 80/1-A — профессиональное решение для промышленных и коммунальных котельных, где важны надёжность, гибкость топлива и продвинутая автоматика. Комплект основных узлов (топливный насос, форсунки, датчик пламени, топочный автомат, трансформатор розжига, реле давления, сервопривод, клапан, электроды) обеспечивает быстрый розжиг, безопасную эксплуатацию и простоту техобслуживания. При проектировании и вводе в эксплуатацию рекомендуется сверять параметры горелки с технической документацией котла и выполнять монтаж в соответствии с нормами производителя.
