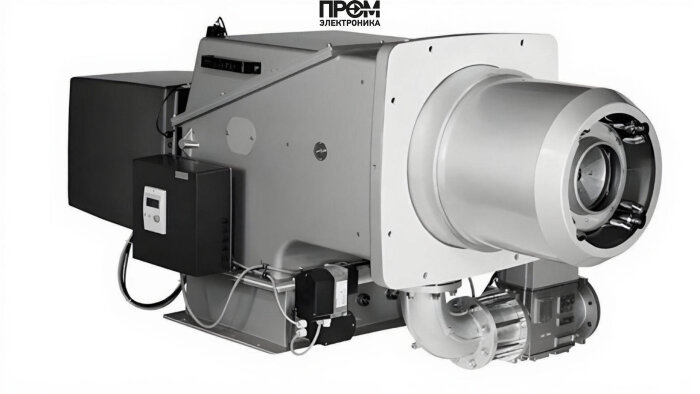

Газодизельная горелка Weishaupt WKGL 50/2‑A, DN 150 — техническое описание

Данный документ представляет краткое, но исчерпывающее техническое описание газодизельной горелки Weishaupt WKGL 50/2‑A (исп. ZMH‑NR) с фланцем DN 150. Описание ориентировано на инженеров и специалистов по котельным установкам; при его составлении учтены современные требования SEO 2026 года: семантически структурированные заголовки, ёмкие ключевые фразы и понятные маркированные блоки. Горелка рассчитана на работу в комбинированном режиме (газ/дизель) в диапазоне мощности 800–5000 кВт и предназначена для промышленных водогрейных и паровых котлов.

Конструктивные узлы и основные детали

Ниже перечислены основные элементы горелочного агрегата, входящие в штатную комплектацию и критичные для эксплуатации и обслуживания:

• Топливный насос — обеспечивает дозированную подачу жидкого топлива при переводе в дизельный режим и стабилизацию давления в топливной магистрали.
• Форсунки — сменные распылители для оптимального формирования факела в зависимости от режима мощности и типа топлива.
• Датчик пламени — оптический/ионный контроллер, отвечающий за надёжное распознавание горения и аварийное отключение при его отсутствии.
• Топочный автомат — блок управления, реализующий логику запуска, контроля и защиты, с интерфейсами для интеграции в системную автоматику котельной.
• Трансформатор розжига — высоковольтный узел для образования искры при инициировании факела, рассчитан на интенсивную цикличность пуска.
• Реле давления — защитный элемент контроля давления газа/топлива на рампе, сигнализирует и блокирует работу при отклонениях.
• Сервопривод — исполнительный механизм регулирования положения клапанов и заслонок для точного изменения подаваемого расхода.
• Клапан (газовый/топливный) — многоступенчатые запорные устройства с прямым управлением из автоматики, обеспечивают аварийное перекрытие.
• Электроды — элементы воспламенения и контроля устойчивости факела в камере сгорания.

Технические характеристики (основные параметры)

• Модель: Weishaupt WKGL 50/2‑A, исп. ZMH‑NR
• Фланец: DN 150
• Мощность: 800–5000 кВт
• Длина пламенной трубы: 337 мм
• Электропитание: 220 В / 380 В
• Давление газовой рампы: 43–73 мбар
• Температурный диапазон эксплуатации: от ‑10 до +40 °C
• Вес: 165 кг; габариты: 155.4 x 54 x 78.8 см

Рекомендации по эксплуатации и обслуживанию

• Регулярно проверять состояние форсунок и топливного насоса, проводить промывку и калибровку в соответствии с регламентом.
• Контролировать работоспособность датчика пламени и трансформатора розжига перед пуском после простоя.
• Проверять реле давления и герметичность клапанов, особое внимание — при переходе между газовым и дизельным режимом.
• Плановое сервисное обслуживание не реже 1 раза в год; использовать оригинальные запчасти Weishaupt.

Weishaupt WKGL 50/2‑A — надёжное инженерное решение для промышленных котельных, обеспечивающее гибкость топлива и стабильность работы при высоких нагрузках.
