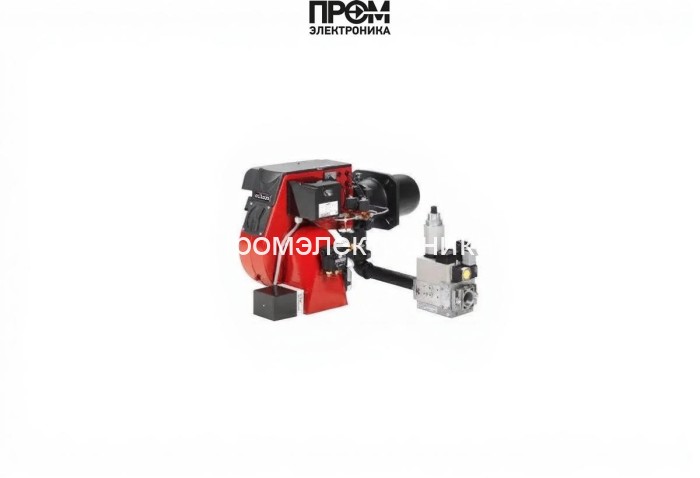

Газодизельная горелка Oilon GKP-6.21 H 3/4

Газодизельная горелка Oilon GKP-6.21 H 3/4 — технический профиль и состав узлов

Газодизельная горелка Oilon GKP-6.21 H 3/4 представляет собой промышленную комбинированную систему для надёжной теплотехнической работы в диапазоне 71–160 кВт. Конструкция спроектирована для длительной эксплуатации в котельных и теплогенераторах с приоритетом безопасного и эффективного сжигания как природного газа и пропана, так и дизельного топлива. В описании ниже приведены ключевые узлы, их назначение и эксплуатационные особенности для быстрого внедрения и обслуживания.

Ключевые технические параметры

• Мощность: 71–160 кВт; одноступенчатая регулировка.
• Длина пламенной трубы: 110 мм; тип — стандартная.
• Расход топлива: 6–14 кг/ч (в зависимости от режима и типа топлива).
• Электропитание: 380 В; электродвигатель 125 Вт.
• Соединение: Rp 3/4", номинальный диаметр DN 20; вес 25 кг.

Состав основных узлов и их функции

• Топливный насос — обеспечивает стабильную подачу дизельного топлива под рабочим давлением, рассчитан на непрерывную эксплуатацию и снабжён фильтрацией грубой очистки.
• Датчик пламени — контролирует наличие устойчивого факела, интегрируется с автоматикой для немедленной блокировки подачи топлива при потухании.
• Топочный автомат — программируемый контроллер управления розжигом, последовательностью безопасности и режимами переключения между газом и дизелем.
• Трансформатор розжига — генерирует искровой разряд для надёжного старта; рассчитан на частую цикличность включений в промышленных условиях.
• Реле давления — контролирует давление топлива/газа в системе, обеспечивает аварийную остановку при выходе параметров за допустимый диапазон.
• Форсунки — обеспечивают оптимальное распыление топлива для стабильного и экологичного горения; подлежат регулярной проверке и очистке.
• Сервопривод — управляет воздушной заслонкой и регулирует подачу воздуха в зависимости от режима работы; оснащается ограничителями положения.
• Клапан — пусковой и запорный элементы системы топлива/газа с встроенными контрольными контактами состояния.
• Электроды — элементы розжига и контроля пламени, выполнены из коррозионно-стойких материалов и оптимизированы по зазору для стабильного искрообразования.

Эксплуатационные рекомендации

• Перед монтажом обеспечить фильтрацию топлива до 100 мкм и проверку герметичности всех соединений.
• Плановые проверки: ежемесячная визуальная инспекция, замена фильтров и проверка форсунок каждые 3–6 месяцев, годовая проверка электрической части и реле безопасности.
• При эксплуатации учитывать рабочий диапазон температуры 0…+50 °C и требования к вентиляции и дымоудалению.

Преимущества решения

• Комбинированность и быстрое автоматическое переключение между газом и дизелем минимизируют простои.
• Модульность конструкции упрощает сервис и замену компонентов — насосов, форсунок, трансформатора розжига и датчиков.
• Программный топочный автомат и реле давления обеспечивают высокий уровень защиты и соответствие промышленным стандартам.

Газодизельная горелка Oilon GKP-6.21 H 3/4 оптимальна для водогрейных и паровых котлов при соответствующей настройке параметров; её конструкция с акцентом на ключевые узлы (топливный насос, датчик пламени, топочный автомат, трансформатор розжига, реле давления, форсунки, сервопривод, клапан, электроды) гарантирует предсказуемое поведение в любых рабочих условиях и упрощает внедрение в современные энергетические решения.
