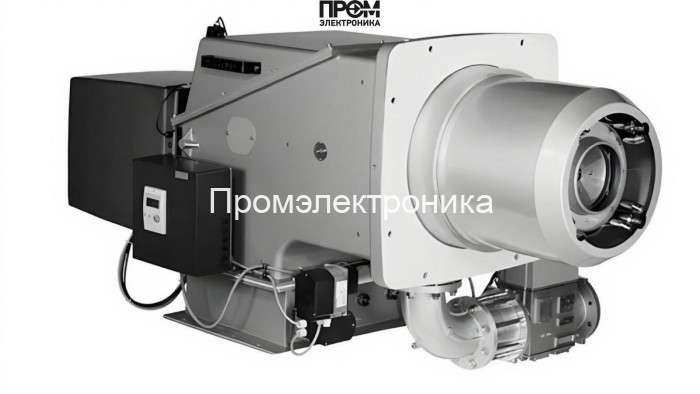

Газодизельная горелка Weishaupt WKGL 50/1-B, DN 125 — техническое описание для специалистов

Данный документ служит сжатым техническим руководством для проектировщиков, сервисных инженеров и монтажных бригад. Горелка Weishaupt WKGL 50/1-B (DN 125, исп. ZMH) — комбинированное газ/дизель решение с диапазоном мощности 600–3200 кВт, предназначенное для промышленных и коммунально-отопительных котлов. Описание учитывает конструктивные узлы, требования к подключению и эксплуатационно-технические параметры.

Ключевые характеристики

• Тип: комбинированная газодизельная горелка (комбинация газа и дизельного топлива)
• Мощность: 600–3200 кВт
• Фланец: DN 125, пламенная труба длиной 337 мм
• Питание: 220/380 В
• Диапазон давления газовой рампы: 13–30 мбар
• Рабочая температура: −10…+40 °C, масса ≈165 кг

Конструкция и состав основных узлов

Горелка выполнена модульно; ключевые компоненты обеспечивают надежность и простоту обслуживания. Ниже перечислены основные элементы, из которых формируется рабочая система:

• Топливный насос — обеспечивает подачу дизтоплива с регулируемой производительностью, снабжён фильтрами и обратным клапаном.
• Форсунки — высокоточный распыл для дизтоплива, адаптирован к рабочим режимам 600–3200 кВт, допускают сервисную замену.
• Клапан(ы) — газовые запорные и предохранительные клапаны для изоляции и аварийного перекрытия подачи топлива.
• Сервопривод — исполнительный механизм регулирования воздушно-топливной заслонки и прогрессивной модуляции мощности.
• Датчик пламени — оптический/ионный элемент контроля наличия стабильного факела и сигнализации аварийных режимов.
• Трансформатор розжига и электроды — надежная система инициирования искрового поджига с оптимальной геометрией электродов для устойчивого воспламенения топливной смеси.
• Топочный автомат — блок управления с алгоритмами безопасности, последовательностью розжига, самодиагностикой и интерфейсом для интеграции в ПЛК/SCADA.
• Реле давления — контроль давления топлива/воздуха в системе, обеспечивает блокировку при выходе параметров за заданные пределы.

Эксплуатационные рекомендации

• При вводе в эксплуатацию выполнить проверку герметичности всех топливных и газовых соединений, подтяжку фланцев DN 125 и контроль электропитания 220/380 В.
• Рекомендуется установка фильтров на всасывании топливного насоса и регулярная проверка форсунок (визуальная и по растворимости отложений).
• Проверять работу датчика пламени и трансформатора розжига в регламенте: каждые 3 месяца — функциональная проверка, ежегодно — настройка и калибровка автоматики.
• Сервоприводы и клапаны требуют периодической смазки и проверки холостого хода; реле давления — тестирования с имитацией аварийных сигналов.

Интеграция и сервис

• Блок управления поддерживает стандартные выходы для управления скоростью, степенью модуляции и сигнализации неисправностей.
• Модульная конструкция упрощает замену форсунок, топливного насоса и элементов розжига без демонтажа основной секции горелки.
• Рекомендуется использовать оригинальные запасные части Weishaupt для соблюдения заявленных параметров надежности и КПД.

Данное описание ориентировано на современные требования промышленной автоматизации 2026 года: стабильная работа при интеграции в цифровые котельные, акцент на диагностике узлов (датчик пламени, реле давления, сервопривод) и возможности быстрого сервисного восстановления ключевых элементов.
