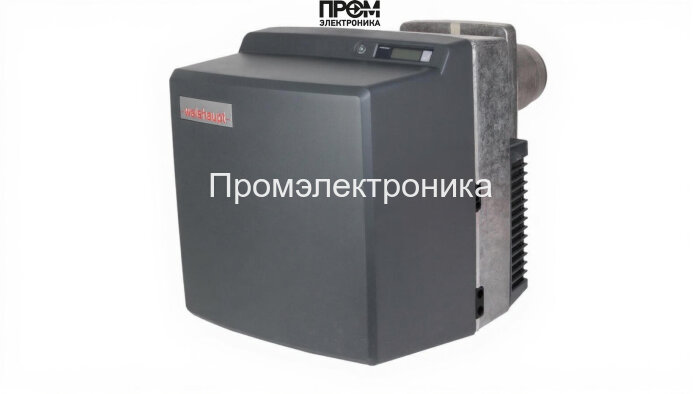

Газодизельная горелка Weishaupt WGL 40/1‑A, 1 1/2, исп. ZM — техническое описание

Данный документ даёт компактную, технически ориентированную характеристику газодизельной горелки Weishaupt WGL 40/1‑A (исп. ZM) с акцентом на ключевые узлы, эксплуатационные параметры и требования по монтажу и обслуживанию в соответствии с современными SEO‑требованиями 2026 года. Описание ориентировано на специалистов по котельным установкам, проектировщиков и сервисные бригады.

Ключевые параметры

• Тип: комбинированная газ/дизель, прогрессивное исполнение
• Мощность: 125–550 кВт
• Пламенная труба: длина 155 мм, стандартный тип
• Питание: 220 В
• Расход топлива: 6–25 кг/ч
• Давление газовой рампы: 16–41 мбар; противодавление: −2…7 мбар
• Габариты / вес: 65.5×45×40 см / 35 кг

Конструктивные узлы и состав горелки

Конструкция WGL 40/1‑A модульная, что упрощает доступ к обслуживаемым узлам и замену комплектующих. Основные компоненты представлены в перечне ниже — они обеспечивают устойчивую работу в переменных режимах и позволяют реализовать плавную модуляцию мощности.

• Топливный насос — обеспечивает стабильную подачу дизельного топлива при переходе в резервный режим; конструкция рассчитана на продолжительную работу при температурных колебаниях.
• Датчик пламени — электронный контроль наличия факела с быстрыми сигналами блокировки при нештатных режимах.
• Топочный автомат — механизм управления процессом поджига, безопасности и последовательности включений/выключений.
• Трансформатор розжига — высоковольтный узел для надёжного поджига электродами в любых условиях.
• Реле давления — контролирует параметры подачи топлива и давления в рампе, обеспечивает защиту от превышения и падения давления.
• Форсунки — заменяемые элементы головки сгорания, обеспечивающие оптимальное распыление при разных типах топлива.
• Сервопривод — управляет заслонками и дозировкой, обеспечивает точную модуляцию мощности.
• Клапан — запорные элементы газовой и топливной линий с электрогидравлическим управлением.
• Электроды — элементы поджига и контроля искры для стабильного запуска горелки.

Эксплуатация и техническое обслуживание

• Плановые проверки: датчики пламени, электроприводы, трансформатор розжига и состояние форсунок — не реже раза в месяц.
• Контроль давления: регулярная поверка реле давления и параметров рампы 16–41 мбар.
• Замена эксплуатируемых элементов: форсунок и уплотнений при обнаружении износа; доступ облегчён модульной конструкцией.
• Условия эксплуатации: −15…+40 °C; учитывать требования к противодавлению до 7 мбар при монтаже.

Weishaupt WGL 40/1‑A сочетает промышленную надёжность и экономичную модуляцию мощности, что делает её универсальным решением для котельных с переменной нагрузкой. Перед монтажом рекомендуется согласовать посадочный фланец (Rp 1 1/2") и параметры с паспортом котла.
