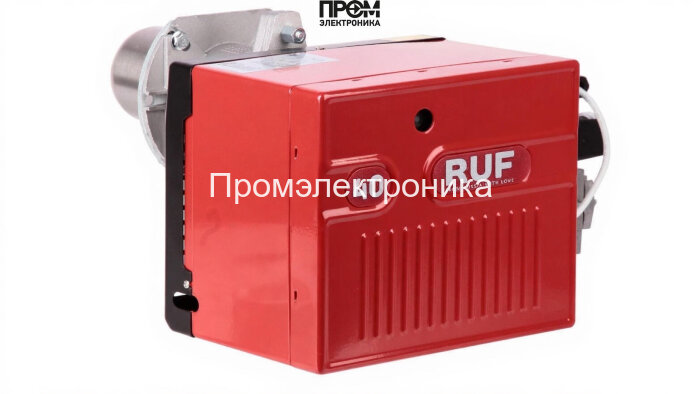

Газовая горелка RUF 40 FS5 TL

Газовая горелка RUF 40 FS5 TL — техническое описание и состав узлов

Газовая горелка RUF 40 FS5 TL — промышленное исполнение для котельных малой и средней мощности (23–58 кВт), рассчитанное на длительную и безопасную эксплуатацию в составе автоматизированных тепловых узлов. Описание составлено в техническом стиле с акцентом на энергоэффективность, контроль пламени и модульность монтажа. Приведены ключевые характеристики и составные элементы, важные для проектирования, монтажа и сервисного обслуживания.

Ключевые параметры

• Тип топлива: газовая
• Диапазон мощности: 23–58 кВт
• Исполнение: одноступенчатая
• Длина пламенной трубы: 110 мм (удлинённая)
• Электропитание: 220 В, электродвигатель 90 Вт
• Расход газа: 2.3–5.8 нм³/ч
• Противодавление: 0–1 мбар
• Класс защиты: IP20

Состав основных узлов горелки

Модель имеет модульную архитектуру, позволяющую интегрировать необходимые узлы автоматики и безопасности. В техническом составе выделяются следующие элементы:

• Топливный насос — обеспечивает стабильную подачу газа к форсункам и поддержание заданного давления в смесительной камере.
• Форсунки — формируют факел, рассчитаны на заданный расход в рабочем диапазоне, обеспечивают равномерное смешивание с воздухом.
• Датчик пламени — оптический/ионный контроль наличия факела; интеграция с автоматикой для мгновенного отключения подачи при срыве горения.
• Топочный автомат — блок управления запуском, розжигом и контролем безопасности; реализует логику последовательности запуска и аварийной остановки.
• Трансформатор розжига — высоковольтный модуль для инициирования искрового розжига на электродах при старте горелки.
• Реле давления — сигнализатор и защитный элемент по перепаду давления (контроль противодавления 0–1 мбар), предотвращает обратный выброс пламени.
• Сервопривод — исполнительный механизм для тонкой настройки воздушной заслонки или пропорций топливо-воздушной смеси (при необходимости интеграции с автомикой).
• Клапан — запорный магистральный элемент с электроприводом для аварийного перекрытия газа и реализации требований по безопасности.
• Электроды — электроды розжига и ионизации, рассчитанные на длительный ресурс при корректной эксплуатации и обслуживании.

Рекомендации по монтажу и обслуживанию

• Монтаж на фланец котла с проверкой геометрии и тяги.
• Проверка герметичности газовой магистрали и настройки реле давления.
• Регулярная проверка датчика пламени, состояния форсунок и состояния электродов.
• Периодическая диагностика топочного автомата и трансформатора розжига для предотвращения отказов при пусках.

RUF 40 FS5 TL предназначена для надёжной интеграции в современные котельные схемы с приоритетом безопасности, предсказуемой динамики запуска и соответствия требованиям энергоэффективности 2026 года.
