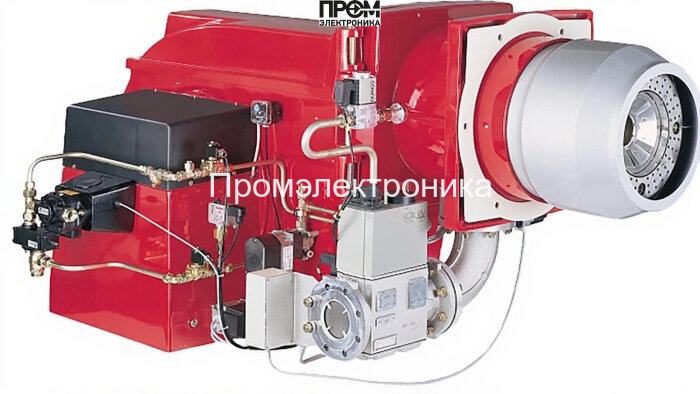

Газодизельная горелка Weishaupt RGL 70/2-A, DN 150 — техническое описание

Газодизельная горелка Weishaupt RGL 70/2-A (DN 150) — промышленный модульный агрегат комбинированного типа, разработанный для устойчивой работы в диапазоне 1000–10000 кВт. Конструкция ориентирована на простоту обслуживания и интеграцию в котельные установки с переменным качеством топлива. Описание выполнено в техническом стиле с акцентом на ключевые узлы и эксплуатационные параметры, актуальные для проектирования и сервиса в 2026 году.

Основные технические параметры

• Тип: комбинированная газодизельная горелка
• Диаметр фланца: DN 150
• Мощность: 1000–10000 кВт
• Длина пламенной трубы: 447 мм
• Расход топлива: 160–840 кг/ч
• Электропитание: 220/380 В; электродвигатель 22000 Вт
• Класс защиты: IP40 / IP54
• Противодавление: от −2 до 21 мбар; давление газовой рампы 43–112 мбар

Конструктивные узлы и состав горелки

Горелка выполнена по модульному принципу, что обеспечивает быструю замену сервисных компонентов и удобство монтажа. В состав основных узлов входят:

• топливный насос — обеспечивает дозированную подачу жидкого топлива с точной регулировкой расхода;
• форсунки — высокоточные распылители для дизельного режима, обеспечивающие равномерное распыление и стабильность горения;
• трансформатор розжига — формирует высоковольтный импульс для поджига смеси и надёжного старта;
• электроды — контроль и инициирование искрового разряда в камере сгорания;
• датчик пламени — оптический/ионный сенсор для непрерывного мониторинга наличия горения и быстрого отключения при аварии;
• топочный автомат — модуль управления с логикой безопасности, последовательностью розжига и диагностикой;
• реле давления — контролирует давление в топливной магистрали и переводит систему в защитный режим при отклонениях;
• клапан (газовый/топливный) — блоки аварийного и регулирующего перекрытия подачи топлива;
• сервопривод — исполнительный механизм регулировки заслонок и дозаторов для точного поддержания мощности.

Эксплуатационные рекомендации

• Регламентное техобслуживание: проверка форсунок и чистка пламенной трубы каждые установленные моточасы.
• Проверка датчика пламени и трансформатора розжига при каждом цикле запуска.
• Использование оригинальных запчастей: форсунок, уплотнений и клапанов для сохранения параметров горения.
• Контроль давления топливной рампы и работы реле давления для предотвращения гидравлических и газовых аварий.

Weishaupt RGL 70/2-A — решение для промышленных котельных и технологических установок, где требуется надёжный резерв между газовым и дизельным режимами, простота интеграции и высокая ремонтопригодность.
