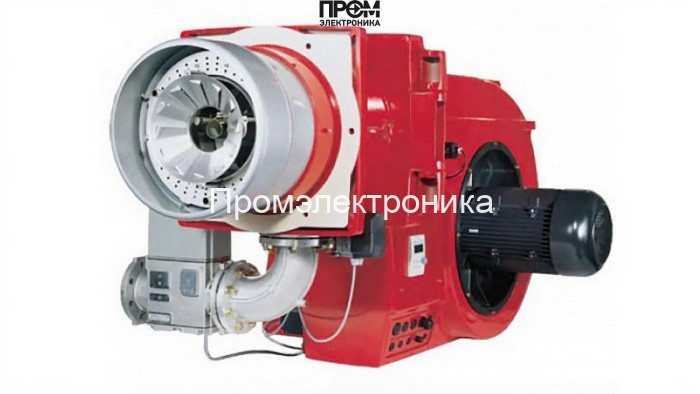

Техническое описание газодизельной горелки Weishaupt RGL 50/1-B, DN 65

Weishaupt RGL 50/1-B — промышленная комбинированная газодизельная горелка с номинальным диаметром подключения DN 65, разработанная для устойчивой и точной подачи тепловой мощности в диапазоне 500–3400 кВт. Конструкция выполнена по модульному принципу, что обеспечивает простоту монтажа, диагностики и интеграции в современные автоматику котельных 2026 года. В описании приведены ключевые узлы, эксплуатационные параметры и рекомендации по сервису с акцентом на эффективность, безопасность и соответствие современным требованиям по сокращению выбросов.

Конструктивные узлы и составные элементы

Горелка представляет собой совокупность рабочих и контрольных компонентов, обеспечивающих стабильное образование пламени, корректную подачу топлива и надёжную защиту оборудования. В состав входят:

• Топливный насос — обеспечивает дозированную подачу дизельного топлива при переходе в жидкотопливный режим, поддерживает заданное давление в рампе.
• Датчик пламени — оптический/ионный контроль наличия горения для мгновенного отключения при его отсутствии.
• Топочный автомат — управляющий модуль с логикой розжига, защиты и последовательности работы, адаптирован под требования Industry 4.0.
• Трансформатор розжига — генератор высокого напряжения для стабильного поджига электродов при всех режимах работы.
• Реле давления — контролирует перепады давления в камере и подсоединённых системах, предотвращая аварийные режимы.
• Форсунки — высокоточные распылители дизтоплива с оптимизированной геометрией факела для равномерного сгорания и минимизации эмиссий.
• Сервопривод — исполнительный механизм для регулировки подачи воздуха и топлива, обеспечивает плавную модуляцию мощности.
• Клапан — силовой запорный и распределительный элемент для газовой и дизельной магистралей с высокими требованиями по герметичности.
• Электроды — рабочие электроды розжига и контроля искрового разряда, обеспечивающие надёжный старт в широком диапазоне условий.

Технические параметры и эксплуатация

• Мощность: 500–3400 кВт; расход топлива: 42–285 кг/ч.
• Электродвигатель: 9000 Вт; электропитание: 220/380 В; класс защиты IP40.
• Длина пламенной трубы: 332 мм; номинальный диаметр: DN 65; вес 235 кг.
• Рабочие давления: противодавление от -2 до 20 мбар, давление газа в рампе 27–97 мбар.

Обслуживание и интеграция

Рекомендуется плановое техническое обслуживание: проверка герметичности клапанов и рампы, калибровка датчика пламени, диагностика топочного автомата и трансформатора розжига, очистка/замена форсунок и контроль состояния электродов. Для достижения показателей энергоэффективности и экологичности 2026 года важно регулярно настраивать сервопривод и параметры модуляции, а также интегрировать данные о работе горелки в систему диспетчеризации котельной для оптимизации расходов и снижения выбросов.

Заключение

Weishaupt RGL 50/1-B — технически зрелая комбинированная горелка для средних и крупных котельных, сочетающая модульную конструкцию и ключевые компоненты (топливный насос, датчик пламени, топочный автомат, трансформатор розжига, реле давления, форсунки, сервопривод, клапан, электроды). При корректной настройке и обслуживании обеспечивает надёжную, безопасную и экономичную работу в соответствии с современными требованиями эксплуатации и SEO-ориентированной документированностью 2026 года.
