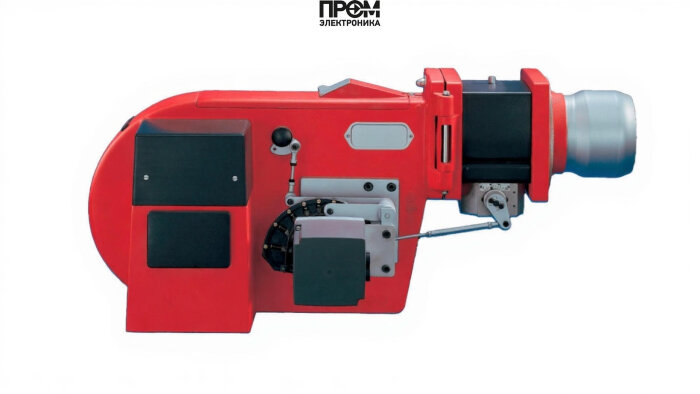

Газодизельная горелка Weishaupt RGL 3/1-E, DN 80, исп. ZME

Газодизельная горелка Weishaupt RGL 3/1‑E, DN 80, исп. ZME — техническое описание и эксплуатационные характеристики

Weishaupt RGL 3/1‑E — промышленная комбинированная горелка класса DN 80, рассчитанная на диапазон мощности 90–630 кВт. Конструкция ориентирована на надёжность, простоту обслуживания и точное управление процессом горения при рабочих условиях противодавления от −2 до +6 мбар. Электропитание 220 В, степень защиты корпуса IP54, длина пламенной трубы 153 мм и масса 47 кг делают устройство пригодным для интеграции в котельные установки, парогенераторы и технологические печи.

Ключевые технические параметры

• Тип: комбинированная газ/дизельная горелка;
• Диапазон мощности: 90–630 кВт;
• Присоединение: DN 80;
• Длина пламенной трубы: 153 мм (стандартная);
• Электропитание: 220 В, однофазное;
• Противодавление в топке: −2…+6 мбар;
• Класс пылевлагозащиты: IP54;
• Вес: 47 кг, габариты: 95.8 × 75 × 43 см.

Основные узлы и состав горелки

Конструкция RGL 3/1‑E включает набор функционально значимых компонентов, обеспечивающих безопасную и точную работу:

• топливный насос — обеспечивает дозирование жидкого топлива при переходе на дизельное горение и стабильное давление в системе;
• датчик пламени (УФ/оптический датчик) — контролирует наличие стабильного горения и даёт сигнал в систему защиты;
• топочный автомат — централизованный блок управления запуском, мониторингом и защитой горелки;
• трансформатор розжига — формирует высоковольтные импульсы для поджига смеси;
• реле давления — контролирует топливное/воздушное давление и обеспечивает отключение при аварийных значениях;
• форсунки (сопла) — точное распыление жидкого топлива для стабильного воспламенения;
• сервопривод — управление воздушной заслонкой и топливными дросселями для поддержания оптимального состава смеси;
• клапан(ы) — электромагнитные газовые клапаны с двойной защитой для предотвращения утечек;
• электроды — элементы воспламенения и контроля искрообразования при запуске.

Принцип работы и управление

Система управления реализована через топочный автомат, который обеспечивает последовательность операций: проверка сигналов датчиков, подготовка насоса и клапанов, розжиг трансформатором и подтверждение пламени датчиком. Связанная работа сервопривода, форсунок и реле давления оптимизирует соотношение топлива и воздуха, что повышает КПД и снижает выбросы. При наличии опции электронного регулятора возможна модуляция мощности в заданном диапазоне.

Эксплуатация, безопасность и обслуживание

• Установка и пуск осуществляются в соответствии с инструкцией производителя и нормами EN;
• Регулярно проверяйте состояние датчика пламени, трансформатора розжига, электромагнитных клапанов и состояния форсунок;
• Профилактика топливного насоса и замена фильтров продлевают срок службы и повышают надёжность;
• Контролируйте параметры реле давления и время срабатывания сервопривода для корректной регулировки;
• Рекомендуется договор сервисного обслуживания и комплект запасных частей для минимизации простоев.

Weishaupt RGL 3/1‑E — технически совершенное решение для промышленного теплогенераторного оборудования, сочетающее в себе оперативную безопасность, гибкость топлива и точное управление под требования 2026 года по энергоэффективности и экологическим характеристикам.
