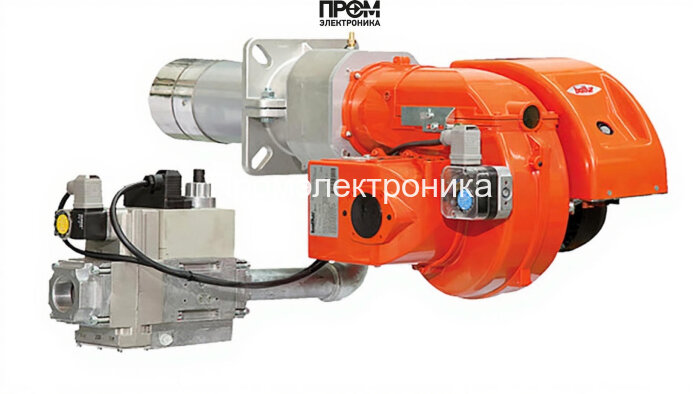

Газовая горелка Baltur TBG 35 MM407A20C-R3/4-T

Газовая горелка Baltur TBG 35 MM407A20C-R3/4-T — техническое описание и состав

Техническое описание предназначено для инженеров, монтажников и специалистов по наладке теплового оборудования. Модель Baltur TBG 35 одноступенчатая, предназначена для эксплуатации на паровых и водогрейных котлах мощности 80–410 кВт. Конструкция ориентирована на стабильное сжигание газа при давлении рампы 4–44 мбар и расходе 8.05–41.23 нм³/ч, обеспечивает класс защиты IP44 и уровень шума 76 дБ.

Ключевые параметры

• Диапазон мощности: 80–410 кВт;
• Давление газовой рампы: 4–44 мбар;
• Расход газа: 8.05–41.23 нм³/ч;
• Питание: 220 В однофазное;
• Тип исполнения: одноступенчатая, пламенная труба 300 мм;
• Класс защиты: IP44, вес 28 кг.

Состав и основные детали горелки

Конструктивно горелка имеет модульную архитектуру, что упрощает обслуживание и замену узлов. В состав агрегата входят следующие функциональные узлы и детали:

• Топливный насос — обеспечивает стабильную подачу газовой смеси к рампе, расходомер и регулирование подачи;
• Датчик пламени — фотоэлектрический или ионизационный контроль наличия горения, отвечает за безопасность отключения при погасании;
• Топочный автомат — контроллер управления циклом розжига, работы горелки и защитных блокировок;
• Трансформатор розжига — генератор высоковольтных импульсов для электрода розжига, надежен при частых пусках;
• Реле давления — контроль противодавления и сигнализация о превышении допустимых значений дымохода;
• Форсунки — сопловая группа, обеспечивающая оптимальное распыление газовой смеси для стабильного факела;
• Сервопривод — исполнительный механизм для управления заслонкой и газовым клапаном при интеграции с внешними системами;
• Клапан — запорный и предохранительный газовый клапан с быстрым отключением топлива;
• Электроды — ионизационные/розжиговые электроды для точного контроля воспламенения и поддержания пламени.

Особенности эксплуатации и SEO-ориентированные рекомендации 2026

• Монтаж и наладку выполнять по паспорту Baltur: герметизация рампы Rp 3/4", проверка заземления и защиты цепей 220 В;
• Регулярное обслуживание: проверка форсунок, состояния электродов и датчика пламени, тестирование реле давления и трансформатора розжига не реже одного раза в сезон;
• При интеграции с системами автоматизации предусмотреть проверку совместимости сервопривода с управляющим контроллером котла;
• Контроль КПД и выбросов — наладка горения под указанное давление рампы и противодавление 0–8 мбар для минимизации CO/CO2.

Описание ориентировано на поисковые запросы 2026 года по ключевым сочетаниям: «газовая горелка Baltur TBG 35», «горелка 80–410 кВт», «давление рампы 4–44 мбар», «расход газа 8.05–41.23 нм³/ч». Технический стиль и структурированные списки упрощают быстрое принятие инженерных решений при подборе и эксплуатации оборудования.
