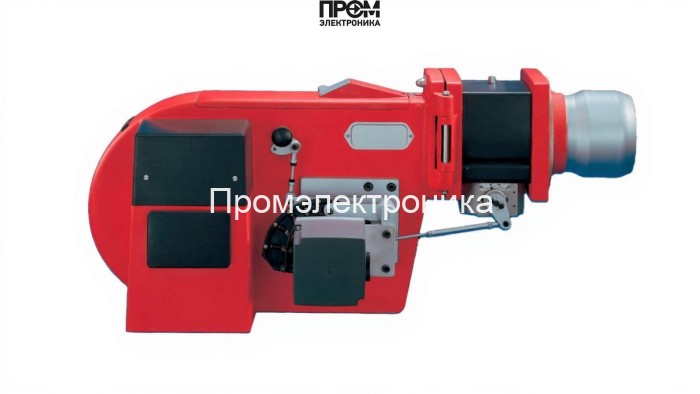

Газодизельная горелка Weishaupt RGL 3/1‑E, DN 65 — техническое описание и состав узлов

Предлагаем техническое описание комбинированной газодизельной горелки Weishaupt RGL 3/1‑E (исп. ZMD). Данный агрегат спроектирован для стабильной эксплуатации в котельных и технологических установках средней мощности. Конструкция ориентирована на простоту обслуживания, безопасность и энергоэффективность при работе в двухтопливном режиме (газ/дизель).

Ключевые характеристики

• Производитель: Weishaupt (Германия)
• Модель: RGL 3/1‑E, исполнение ZMD
• Мощность: 90–630 кВт
• Присоединение: DN 65
• Длина пламенной трубы: 153 мм
• Электропитание: 380 В, 3~
• Класс защиты: IP54
• Рабочее противодавление: от −2 до 6 мбар
• Габариты/вес: 95.8×75×43 см / 47 кг

Состав основных узлов

Горелка RGL 3/1‑E представляет собой модульную систему, включающую следующие критические компоненты, обеспечивающие надежность и точность управления процессом сгорания:

• Топливный насос — обеспечивает стабильную подачу жидкого топлива при переходе на дизель; обеспечивает требуемое давление и пульсационную стабильность.
• Датчик пламени — ультрафиолетовый детектор/фотоэлемент для мониторинга наличия устойчивого горения и блокировки подачи топлива при погасании.
• Топочный автомат — электронный блок управления LFL (базовая автоматика), реализует последовательность запуска/остановки, защитные блокировки и сигнализацию.
• Трансформатор розжига — высоковольтный модуль, формирующий искровой разряд для инициирования поджига в камере сгорания.
• Реле давления — контролирует перепад и противодавление в системе, обеспечивает защиту при выходе параметров за пределы нормы.
• Форсунки — распылительные элементы головы сгорания для жидкого топлива; оптимизированы по геометрии струи и углу распыла.
• Сервопривод — управление дроссельными и регуляторными заслонками для точной дозировки воздуха и модуляции мощности.
• Клапан — двойная газовая арматура DMV класса A для безопасного перекрытия и аварийной изоляции газовой линии.
• Электроды — компоненты системы розжига и контроля за искрообразованием; выполнены из устойчивых к коррозии материалов.

Функции и эксплуатационные преимущества

• Плавная модуляция мощности при опционной электронной регулировке снижает расход топлива и эмиссию.
• Быстрое переключение видов топлива без длительной остановки котла обеспечивает непрерывность технологических процессов.
• Модульная компоновка и доступный корпус сокращают время технического обслуживания.
• Комплекс защит: UV‑датчик, реле давления, блокировки по положению кожуха и электробезопасность.

РGL 3/1‑E — решение для промышленных и коммунальных котельных, где требуются надёжность, адаптивность к топливным рискам и современная автоматика. Для корректной интеграции соблюдайте электрические и газовые требования производителя и проводите регламентное обслуживание ключевых узлов.
