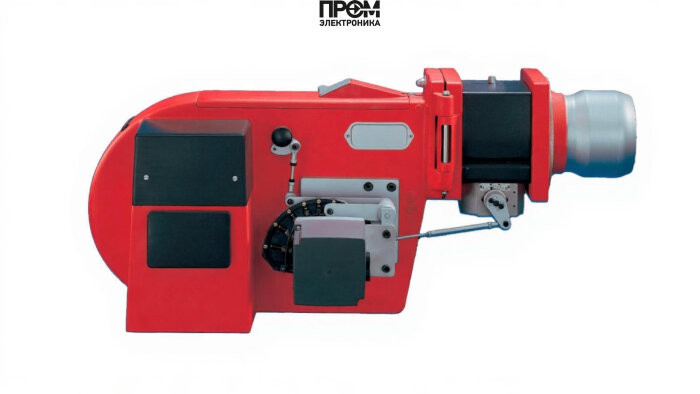

Газодизельная горелка Weishaupt RGL 3/1‑E DN100 (исп. ZME) — техническое описание

Weishaupt RGL 3/1‑E DN100 — промышленная комбинированная газ/дизельная горелка в прогрессивном исполнении ZME, разработанная для тепловых агрегатов мощностью 90–630 кВт и соответствующая требованиям EN676/EN267. Конструкция моноблочная, с откидывающимся кожухом для быстрого доступа к узлам и защитой корпуса IP54. Описание составлено в техническом стиле с акцентом на эксплуатационную надёжность, простоту сервиса и современные требования SEO 2026 года.

Ключевые узлы и составные детали

• Топливный насос — обеспечивает стабильную подачу жидкого топлива при переключении режимов; рассчитан на длительную работу в двутопливном цикле.
• Датчик пламени (УФ-контроль) — обеспечивает мгновенную фиксацию наличия и качества горения, интегрируется с блоком автоматики для безопасного отключения.
• Топочный автомат (микропроцессорный блок автоматики) — управляет стадиями запуска, розжига, регулирования и останова, хранит аварийную историю и поддерживает обмен данными с SCADA.
• Трансформатор розжига — высоковольтный источник для электронных электродов, гарантирует надёжный искровой розжиг при заданных условиях.
• Реле давления — контролирует давление в подающей магистрали и блокирует подачу топлива при выходе параметров за допуск.
• Форсунки — фирменные распылители, оптимизированные под дизельное топливо EL и обеспечивающие стабильную факелостойкость.
• Сервопривод — точный исполнитель для регулировки заслонок и клапанов в системе связанного топлива/воздуха; обеспечивает динамическую подстройку под нагрузку.
• Клапан(ы) — двойной электромагнитный газовый клапан класса А и аварийные запорные устройства для безопасного перекрытия подачи газа/дизеля.
• Электроды — рабочие элементы системы розжига и контроля пламенной зоны, выполнены для длительной эксплуатации в агрессивной среде камеры сгорания.

Технические характеристики и эксплуатация

• Мощность: 90–630 кВт; номинальное присоединение DN100; длина пламенной трубы 153 мм.
• Электропитание: 220 В; класс защиты корпуса IP54; противодавление −2…6 мбар.
• Моноблочная конфигурация с интегрированным вентилятором и фланцем для монтажа, вес ≈47 кг.
• Управление: автоматическое переключение топлива, встроенные блокировки, возможность подключения к внешней системе управления.

Обслуживание и рекомендации

• Первичный пуск и наладка — сертифицированным инженером; проверка герметичности клапанов и калибровка датчика пламени.
• Регламент — ежегодная ревизия форсунок, проверка топливного насоса и реле давления; замена электродов по износу.
• Рекомендации по эксплуатации — эксплуатация в закрытых помещениях при температуре −15…+40 °C; регулярная чистка воздуховодов и проверка сервоприводов.

Weishaupt RGL 3/1‑E DN100 — оптимальное решение для котельных и промышленных тепловых установок, где требуется стабильность горения, безопасность и возможность резервирования топлива.
