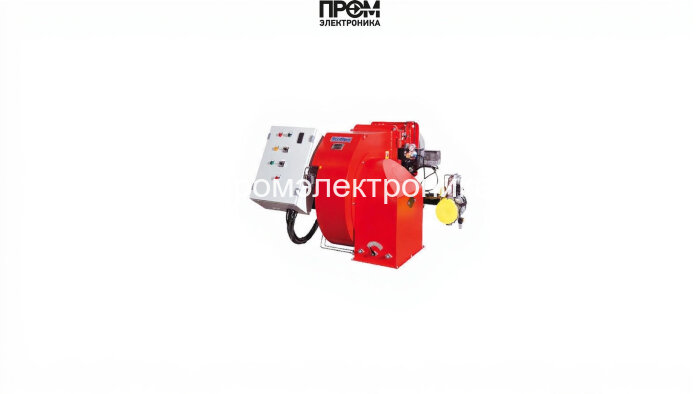

Газодизельная горелка Ecoflam MULTICALOR 500.1 PR TC VGD 40.065

Газодизельная горелка Ecoflam MULTICALOR 500.1 PR TC VGD 40.065 — техническое описание

Предлагаем техническое описание комбинированной газодизельной горелки Ecoflam MULTICALOR 500.1 PR TC VGD 40.065. Решение разработано для промышленных и коммунально‑бытовых котельных, где требуются высокая надёжность, гибкость по видам топлива и точный автоматический контроль процесса горения. Устройство обеспечивает диапазон тепловой мощности 1200–5000 кВт при подключении к фланцу DN65 и оптимизировано для короткой пламенной трубы 355 мм.

Ключевые эксплуатационные параметры

• Мощность: 1 200–5 000 кВт.
• Номинальный диаметр присоединения: DN65.
• Расход топлива: 101–423 кг/ч (в зависимости от режима).
• Давление газа на рампе: 22–96 мбар; противодавление: 0–18 мбар.
• Электропитание: 220/380 В; электродвигатель подачи воздуха — 11 000 Вт; потребляемая мощность — ≈13 500 Вт.
• Класс защиты: IP55; рабочая температура: −10…+60 °C.

Состав и основные узлы горелки

Конструкция MULTICALOR 500.1 спроектирована модульно для упрощённого доступа при техобслуживании. В состав изделия входят следующие функциональные узлы:

• топливный насос — обеспечивает стабильную подачу дизельного топлива к форсункам и поддерживает требуемое давление в топливной магистрали;
• форсунки — дозирующие элементы для точного распыла жидкого топлива с заданной степенью ионизации факела;
• датчик пламени — оптический/ионный датчик контроля наличия стабильного горения и сигнализации аварий;
• топочный автомат — контроллер управления режимами (газ/дизель), последовательностью розжига и защитными алгоритмами;
• трансформатор розжига и электроды — система высокого напряжения для инициирования искры и старта устойчивого пламени;
• реле давления — компонент безопасности, контролирующий давление топлива/газа и выдающий аварийные блокировки при отклонениях;
• серводвигатель (сервопривод) — управляет дроссельными заслонками и положением клапанов для точной модуляции подачи воздуха и топлива;
• клапан (газовый/топливный) — запорный элемент с быстрым срабатыванием, интегрирован в систему безопасности и управления.

Функциональные особенности и обслуживание

• Двухтопливная логика с автоматическим переходом и защитными таймаутами.
• Оптимизация факельного поля за счёт головы сгорания и короткой пламенной трубы — высокая однородность нагрева теплообменников.
• Рекомендуемое техобслуживание: ежемесячный визуальный осмотр, квартальная проверка датчиков и узлов розжига, ежегодная чистка головы сгорания и проверка рампы.

Ecoflam MULTICALOR 500.1 PR TC VGD 40.065 — инженерно выверенное решение для современных котельных, сочетающее надёжный набор защитных компонентов и высокую точность регулирования горения, что соответствует актуальным SEO-запросам 2026 года по ключевым фразам: газодизельная горелка, комбинированная горелка, промышленная горелка DN65.
