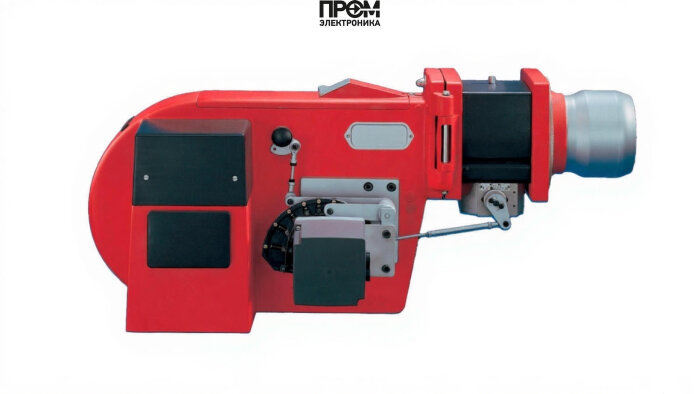

Газодизельная горелка Weishaupt RGL 3/1-E, DN 100 — техническое описание

Комбинированная газодизельная горелка Weishaupt RGL 3/1-E (исполнение ZMD, DN100) — профессиональное решение для промышленных котлов и теплогенераторов с диапазоном мощности 90–630 кВт. Конструкция рассчитана на эксплуатацию при противодавлении в топке от -2 до 6 мбар, класс пылевлагозащиты IP54, питание 220/380 В. Исполнение ZMD обеспечивает быстрое и безопасное переключение между газом и дизельным топливом, а также высокий уровень автоматизации и защиты при коммерческой и коммунальной эксплуатации.

Ключевые узлы и составные детали

• Топливный насос — обеспечивает стабильное дозирование жидкого топлива при переходе в дизельный режим и поддерживает требуемое давление в магистрали.
• Датчик пламени (УФ-датчик) — контролирует наличие стабильного факела, интегрируется с системой безопасности для немедленного отключения при сбое.
• Топочный автомат — управляет последовательностью запуска, контролем параметров горения и переходом между топливами в исполнении ZMD.
• Трансформатор розжига — формирует искровой разряд для надежного поджига топлива при старте и повторных розжигах.
• Реле давления — мониторит давление в топке и блокирует работу при выходе параметров за допустимые пределы.
• Форсунки — комплект сменных сопел для оптимизации распыла дизельного топлива и формирования стабильного факела в диапазоне мощностей.
• Сервопривод — управляет заслонками подачи воздуха и топлива, обеспечивает точное соотношение воздух/топливо для высокой эффективности сгорания.
• Клапан(ы) — двойной газовый клапан класса A и топливные запорные клапаны обеспечивают многократную защиту от протечки.
• Электроды — контроль за искрообразованием и поддержание стабильного розжига в условиях переменного давления.

Технические преимущества и эксплуатация

• Универсальность: одна установка для газа и дизеля, сокращение капитальных затрат и площади установки.
• Надежность автоматики: топочный автомат и УФ-датчик в паре с реле давления и двойными клапанами создают резервную систему безопасности.
• Простота обслуживания: откидной фланец, доступ к головке сгорания и форсункам упрощают плановое обслуживание и замены узлов.
• Оптимизация горения: сервопривод и форсунки позволяют поддерживать эффективный КПД и минимизировать выбросы.

Рекомендации по монтажу и сервису

• Монтаж в помещении при температуре от -15° до +40°С и относительной влажности до 80%.
• Ежемесячная проверка фильтров, состояния форсунок и электродов; ежегодная инспекция трансформатора розжига и топочного автомата.
• Соблюдать требования к фланцевому присоединению DN100 и параметрам гидравлики котла.

Weishaupt RGL 3/1-E — профессиональная газодизельная горелка для объектов с требованием высокой надежности, оперативного переключения топлива и точного управления горением.
