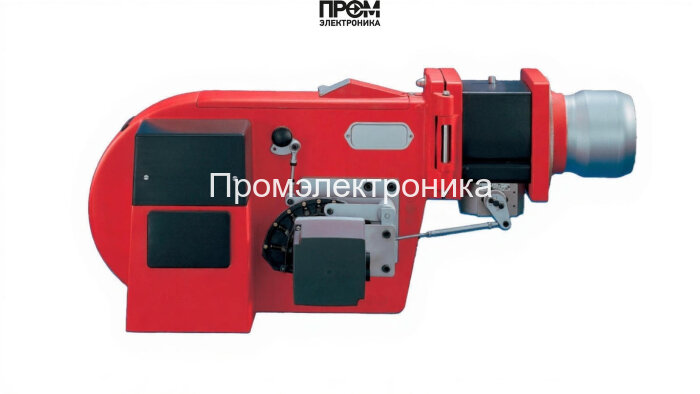

Газодизельная горелка Weishaupt RGL 3/1‑E, 3/4 (исп. ZME) — техническое описание

Данный документ описывает конструкцию, ключевые параметры и эксплуатационные особенности комбинированной газодизельной горелки Weishaupt RGL 3/1‑E, исполнение ZME. Описание ориентировано на инженеров по эксплуатации, сервисные службы и проектировщиков котельных. Горелка спроектирована для надёжной работы при частых циклах пуска/остановки, обеспечивает плавную регулировку мощности в диапазоне 90–630 кВт и совместима с типовыми котловыми камерами при подключении Rp 3/4". Уровень защиты IP54 обеспечивает эксплуатацию в типовых промышленных помещениях.

Ключевые параметры

• Тип: комбинированная (газ/дизель), Weishaupt RGL ZME;
• Диапазон мощности: 90–630 кВт;
• Длина пламенной трубы: 153 мм (стандартная);
• Питание: 220 В, однофазное;
• Класс защиты: IP54; масса: 47 кг; габариты: 95.8×75×43 см;
• Подключение топлива: резьба Rp 3/4";
• Противодавление: от −2 до 6 мбар.

Конструкция — основные узлы и компоненты

Конструкция выполнена в моноблоковом корпусе для упрощения монтажа и сервисного доступа. В состав горелки входят следующие ключевые элементы:

• топливный насос (шестерёнчатого типа) — обеспечивает манометрированную подачу жидкого топлива и стабильный распыл через форсунки;
• форсунки — сменные распылительные элементы с контролируемой дисперсией топлива;
• датчик пламени (UV‑датчик) — контролирует наличие стабильного факела и интегрирован в систему безопасности;
• топочный автомат (шкаф управления с платой LFL 1.322) — отвечает за логику пуска/остановки, диагностику и интерфейс с вышестоящими системами;
• трансформатор розжига — обеспечивает искровой розжиг электродов при старте;
• электроды розжига — формируют искру и контролируются по состоянию в процессе розжига;
• реле давления — мониторит давление топлива/газа и инициирует аварийные блокировки при отклонениях;
• клапаны (двойной электромагнитный клапан класса A) — секвенция отсечки топлива при авариях и при переходе между видами топлива;
• сервопривод воздушной заслонки — обеспечивает синхронную регулировку воздуха и топлива для оптимального КПД;
• вентиляторный привод и насосный электродвигатель — электроприводы рабочего режима.

Эксплуатация и техническое обслуживание

• Монтаж: установка на фланец котла, подключение питания 220 В и топливных магистралей, настройка секвенции в шкафу управления.
• Плановое ТО: проверка герметичности клапанов, тестирование датчика пламени и реле давления, очистка форсунок и осмотр электродов.
• Диагностика: встроенные самопроверки топочного автомата позволяют быстро локализовать отказ — насос, клапан, электрод или трансформатор розжига.

Преимущества и применение

• Гибкость топлива и автоматический переход газ↔дизель;
• Высокая надёжность за счёт двойных клапанов и UV‑контроля пламени;
• Точная модуляция и совместимость с котлоагрегатами средней мощности (90–630 кВт).

Weishaupt RGL 3/1‑E ZME — оптимальное решение для промышленных и коммунальных котельных, где требуется надёжная двухтопливная горелка с современными средствами безопасности и удобством обслуживания. Рекомендуется соблюдать регламент ТО и требования производителя для достижения долговременной и безопасной эксплуатации.
